薬液貯蔵タンクのPTFEライニングは、タンク内面に耐薬品性を備えた接液層を形成し、酸・アルカリ・プロセス薬液をタンク基材から隔離することで、腐食、金属イオンの溶出、接液面の劣化を抑えます。同じ材料と薬液を使用していても、PTFEライニングの寿命には大きな差が生じます。その差を左右するのは、多くの場合、材料そのものではなく施工と設計の細部です。
この記事のポイント
- ライニングの役割は薬液とタンクを隔離することであり、タンク本体の構造強度を高めることではありません。
- ライニングの不具合はタンク壁中央部よりも、応力や液溜まりが集中するノズル、フランジ、コーナー、タンク底部から生じることが多くあります。
- 接液面の連続性、熱変位への対応、ノズル荷重、排液設計が、ライニング寿命を左右する4つの重要項目です。
- 既設タンクの基材と主要構造が継続使用できる場合は、旧ライニングを撤去し、タンクを補修したうえで再ライニングする方法を検討できます。
1. 薬液貯蔵タンクにPTFEライニングが必要な理由
炭素鋼、ステンレス鋼、複合材料製の貯蔵タンクが腐食性薬液に接触すると、タンク壁、溶接部、開口部、ノズルに腐食、漏れ、表面劣化が徐々に生じることがあります。金属タンクに十分な強度があっても、すべての酸、アルカリ、溶剤、高純度薬液に長期間直接接触できるとは限りません。

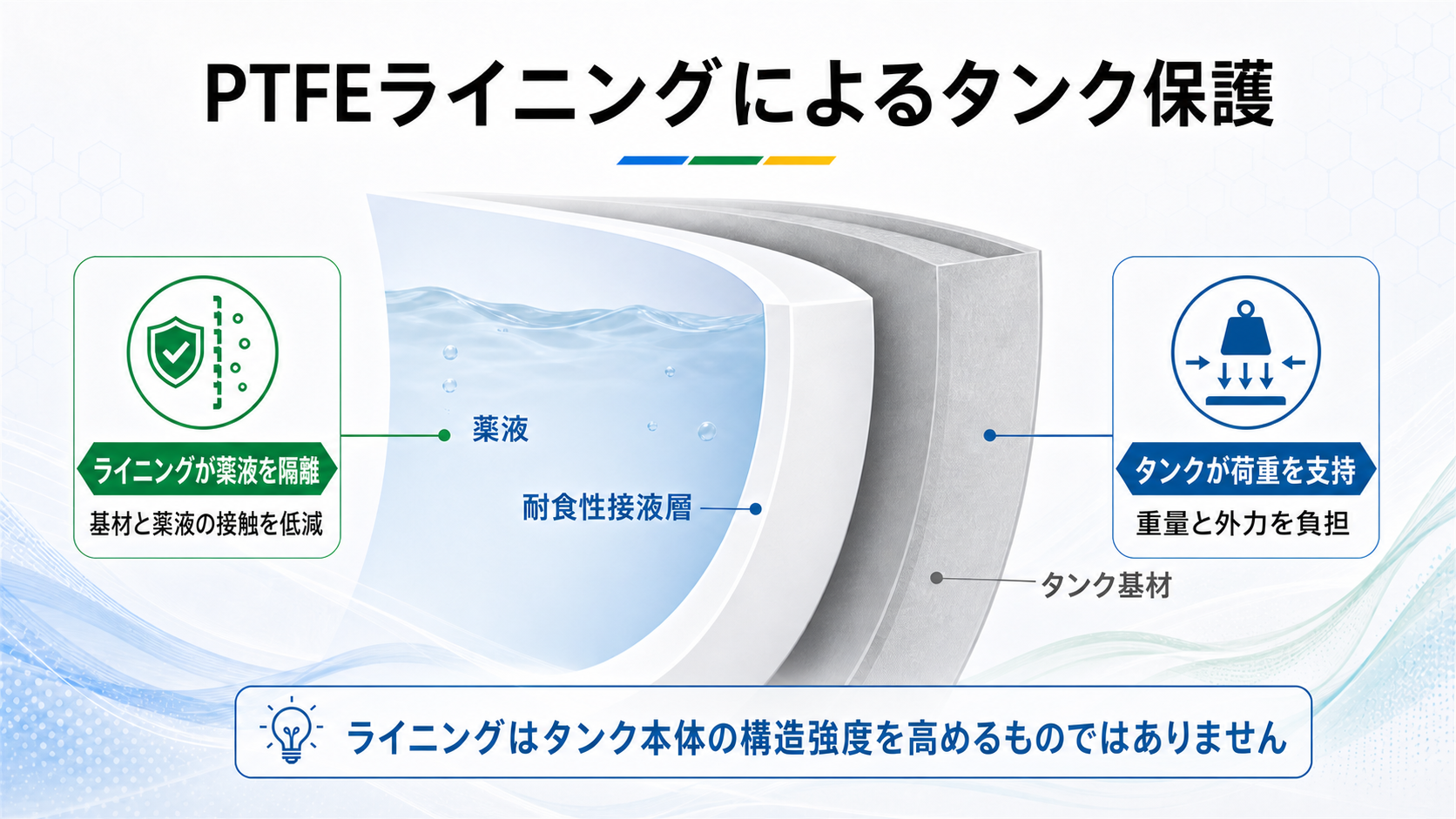

PTFEタンクライニングは、タンクの接液面を覆って連続した耐食バリアを形成します。金属タンクが重量と外力を負担し、ライニングが薬液を隔離するため、大型タンクでも金属基材の支持力を維持できます。
腐食はタンク壁中央の広い面から始まることは少なく、タンク底部、コーナー、ノズル、マンホール、溶接部、フランジなど、形状が変化する箇所や材料の境界から生じることが多くあります。以下の各節でも、これらの箇所を重点的に取り上げます。
2. PTFEライニングがタンク寿命を延ばす仕組み
仕組みは明確です。タンク基材を薬液に直接接触させないことです。接液層が健全な状態を保てば、酸・アルカリによる侵食、局部腐食、金属イオンの溶出を抑え、タンクの主要構造を継続使用しやすくなります。
重要なのは、接液層の連続性を維持することです。溶接部のピンホール、ノズル端部の不完全な処理、ライニングの局部的な層間剥離があると、薬液がライニング裏面へ入り込み、タンク内部から見えない箇所で基材を腐食させます。膨れや漏れが外観に現れた時点では、裏面腐食がすでに進行している場合があります。ライニングの膨れとベント設計の関係は、材料選定ガイドで詳しく説明しています。
定期洗浄や薬液切替が必要なタンクでは、PTFEの低い表面付着性が排液と洗浄に役立ちます。ただし、タンク底部の液溜まりは、排液勾配、ノズル位置、洗浄方法によって対処する必要があり、材料だけで解決できるものではありません。

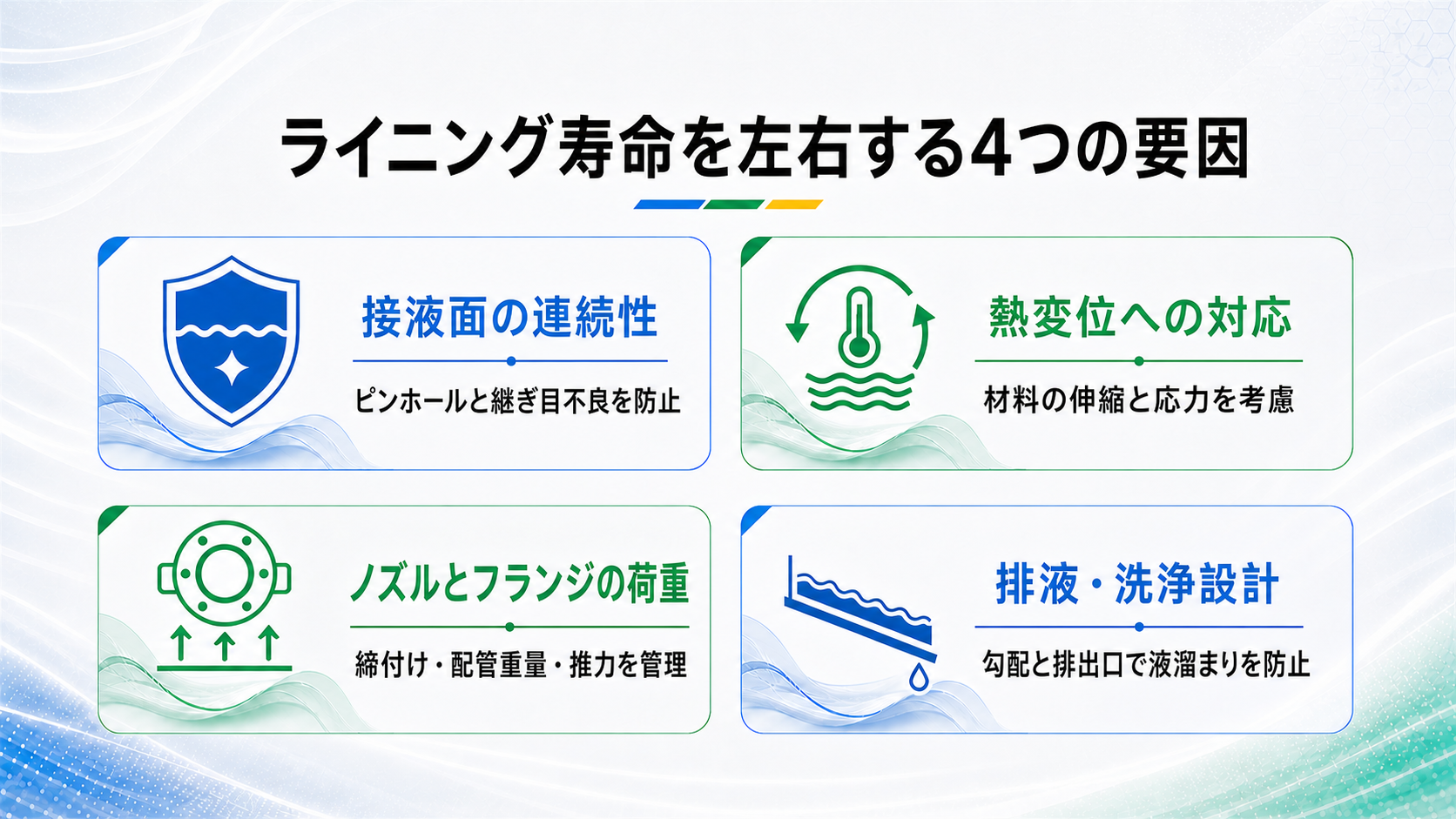

3. ライニング寿命を左右する4つの要因
接液面の連続性
ライニングに一箇所でも不連続部があると、薬液が裏面へ到達します。問題が生じやすいのは広いタンク壁面ではなく、切断、フランジ加工、融着が必要なタンク底部のコーナー、ノズル端部、マンホール周辺です。これらは施工難度が高く、完工後の検査も難しい箇所です。
熱変位への対応
金属とPTFEでは熱膨張係数が異なるため、昇温・降温時の伸縮量も異なります。固定方法に十分な変位余裕がないと、コーナーやノズルに応力が蓄積し、長期的には引張り、層間剥離、溶接部の亀裂につながります。温度サイクルが頻繁なタンクほど、シート配置の段階で変位を考慮することが重要です。
ノズルとフランジの荷重
ノズル部でフランジ加工したライニングは、相手側フランジによって固定されます。ボルトの不均一な締付け、支持されていない配管重量、熱変位による配管の押引きは、フランジ面のライニングに負荷を与えます。ライニング不具合がタンク壁中央部ではなくノズル周辺から生じやすいのはこのためです。配管支持の設計もライニング寿命の一部です。
排液・洗浄設計
タンク底部の勾配が不足している、または排出口が最下点にない場合、薬液がデッドスペースに長期間残留します。同じ薬液でも、短時間の接触と長期間の浸漬ではライニングへの影響が異なり、薬液切替時には残留物が新しい薬液と反応する可能性もあります。
4. PTFEライニングに適した薬液貯蔵タンク
腐食性薬液の貯蔵、金属汚染の管理、既設タンク強度の活用が必要な装置では、PTFEライニングを検討できます。材料と施工方法は使用条件に応じて選定します。
| タンク条件 | ライニングの主な役割 | 評価ポイント |
|---|---|---|
| 強酸・強アルカリ・腐食性溶剤用タンク | 薬液とタンク基材を隔離 | 薬液、濃度、温度、長期的な透過 |
| 電子グレード・高純度薬液用タンク | 金属汚染と接液面残留物を低減 | 材料純度、溶接部、洗浄、封止 |
| 加熱・冷却・温度サイクルのあるタンク | タンクを保護し、繰返しの熱変位に対応 | 熱膨張差、継ぎ目、ノズル、固定方法 |
| 反応・混合・回収タンク | 連続した耐食性接液面を形成 | 攪拌荷重、排液デッドスペース、内部構造物 |
| 既設タンクの改修 | 使用可能な基材を残して接液層を更新 | タンク壁の腐食・変形、溶接部、開口部の状態 |
タンクに穿孔、著しい変形、支持部の損傷、主要構造の不足がある場合、再ライニングで構造補修を代替することはできません。基材と構造が継続使用条件を満たすか確認したうえで、局部補修、全面再ライニング、タンク更新のいずれかを判断します。
5. 施工・保守で確認すべきポイント

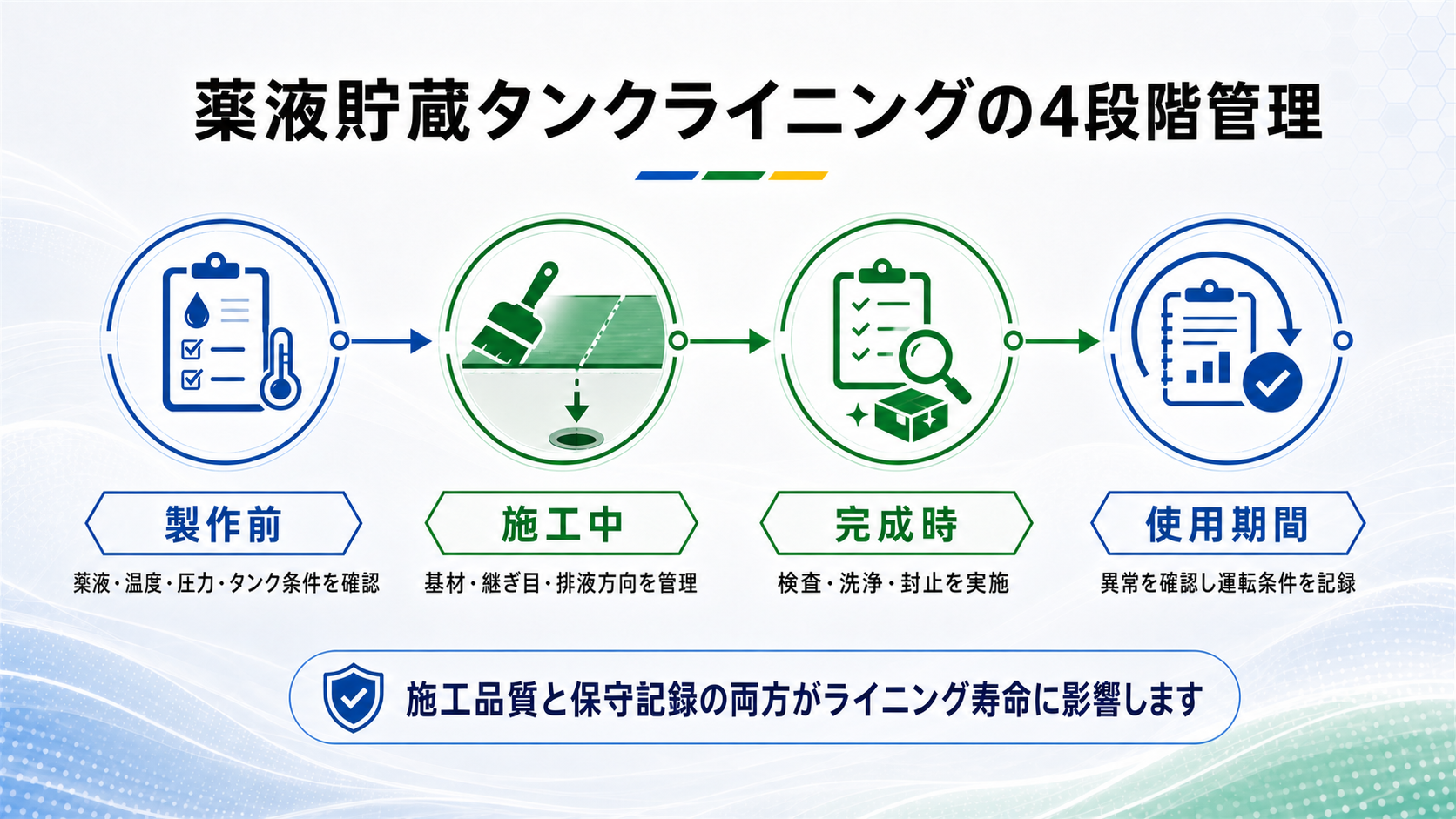

PTFEライニングの品質には、完工後に修正できない項目が多くあります。次の4段階で、その時点に必要な管理を確実に行うことが重要です。
製作前：使用条件を確認
- 薬液と濃度、通常温度と最高温度、運転圧力または真空条件。
- タンク寸法、ノズルとマンホールの位置、攪拌機の配置、排液・洗浄方法。
- これらの条件がシート厚さ、配置、固定方法を直接決定します。必要条件が不足したままでは設計を確定できません。
施工中：基材と継ぎ目
- タンクの錆、油分、鋭利な角、凹凸、不完全な溶接部を処理してからライニングシートを施工します。
- タンク寸法と熱膨張を考慮してシート、コーナー、継ぎ目を配置し、高応力部を避けます。
- ノズルとフランジでは、締付け、熱変位、配管荷重によってライニングが引っ張られないようにします。
- タンク底部の排液方向を確認し、薬液がデッドスペースに長期間残らないようにします。
完成時：検査と封止
- 装置用途に応じて、外観、寸法、溶接部、ピンホール、漏れ、圧力を検査します。
- 施工残留物を除去して開口部を封止し、輸送・据付時の二次汚染を防ぎます。
使用期間：定期点検と記録
- 変色、亀裂、膨れ、層間剥離、漏れ、フランジ周辺の状態を確認します。
- 異常箇所と、その時点の運転条件を記録します。
- 同じ箇所で異常が繰り返される場合は、単なる材料摩耗ではなく、設計または荷重に原因があることが多くあります。
6. Eversuppの薬液貯蔵タンクライニング・装置サービス
Eversuppは、タンク・槽、ISO TANK、ろ過装置、熱交換器、ライニング継手、特注製品のフッ素樹脂ライニングに対応しています。薬液、濃度、温度・圧力、タンク寸法、現場条件に応じて、PTFE、M-PTFE、PFAの構成を検討します。
- 新設タンク：使用条件と図面の確認から、材料、製作、現地工事、品質管理、完工検査までを連携して進めます。
- 既設タンク：タンク壁、溶接部、支持部、開口部、旧ライニングの状態を確認してから、局部補修、撤去・再施工、配管・バルブ部品の更新を検討します。基材の問題が未処理のまま新しいライニングを重ねることはありません。
- 納入記録：原材料、加工、検査情報を製品トレーサビリティ記録として管理し、納入時およびその後の確認に使用します。
Eversuppは20年以上のPFA加工経験を有し、300社を超えるお客様に対応してきました。ISO TANKおよびフッ素樹脂ライニング製品には、中国船級社（CCS）、ビューローベリタス（BV）、ロイド船級協会（LR）による認定検査の実績があります。
7. よくあるご質問
-
Q1 ライニングに傷が付いた後も使用を継続できますか？傷が接液層を貫通しているか、周囲に亀裂、膨れ、変色、漏れがないかを確認する必要があります。基材が露出している、または薬液が裏面へ到達した可能性がある場合は、設備の安全手順に従って使用を停止し、点検後に局部補修または広範囲の更新を判断します。表面傷と貫通損傷では対応が異なります。
-
Q2 ノズルやフランジ周辺から不具合が生じやすいのはなぜですか？これらの箇所には、フランジ締付け圧力、配管重量、熱変位による押引きの3つの荷重が同時に作用します。タンク壁中央部は主に静的な薬液接触を受けますが、ノズル部には応力が集中し、ライニングのフランジ加工、切断、融着も必要です。そのため、タンク内で特に不具合が生じやすい箇所となります。
-
Q3 タンク底部の液溜まりはライニング寿命に影響しますか？影響しますが、過小評価されることが少なくありません。同じ薬液でも、短時間の接触と長期間の浸漬では影響が異なります。液溜まりは残留物が蓄積し、薬液切替時に交差反応が生じる箇所にもなります。排液勾配の不足や、排出口がタンク底部の最下点にないといった設計上の問題は、後の洗浄だけでは解決できません。
-
Q4 ライニングに膨れが見つかった場合、直ちに使用を停止すべきですか？膨れは、薬液またはガスがライニング裏面へ到達していることを示します。外観だけの問題ではなく、速やかな点検が必要な兆候です。設備の安全手順に従って影響範囲と基材の状態を確認し、その後の対応を決定してください。従来と同じ運転条件で使用を継続することは推奨できません。
-
Q5 PTFEライニングの一般的な寿命はどのくらいですか？寿命を左右するのは材料そのものよりも、最初に不具合が生じる箇所であることが多く、具体的にはノズル、フランジ、コーナー、タンク底部などです。同じ材料と薬液でも、施工品質と排液設計によって実際の寿命は大きく異なります。材料が何年使用できるかだけでなく、これらの重要箇所がどのように設計・施工されたかを確認することが重要です。
