高科技化、高純度化、及趨近極限的半導體產業遠承科技提供更多元與更豐富的氟系列產品，以得到客戶充分的信賴。

高階製程除了設備腐蝕，還要留意化學液滲透、微粒污染與接點洩漏。改善時應先確認介質及操作條件，再從材料、結構、加工、清潔與檢測逐項排查。


本文重點

  • 腐蝕、污染與洩漏可能來自不同原因，判斷前要先記錄介質、濃度、溫壓與異常位置。
  • PFA、PTFE與M-PTFE的加工方式不同，選材需對應介質、溫壓、設備結構與檢測條件。
  • 接液面、焊道、法蘭與異材質接口都會影響純度及密封，需與設備本體一併檢查。
  • 材料證明、製程紀錄與成品檢測應互相對照，才能保留可追溯的交付依據。



一、高階製程常見哪些腐蝕與純度風險？

高階製程設備即使外觀看不出嚴重腐蝕，也可能已出現滲透、殘留或接點劣化。設備檢查應涵蓋槽體、內襯、焊道、接口與接液面。

常見風險可分成四類：

  • 材料腐蝕或滲透：小分子可能逐步滲入內襯，使背板或金屬槽體受到影響。
  • 微粒與殘留污染：粗糙表面、焊道凸起與排液死角容易留下化學液或清洗液。
  • 接點洩漏：法蘭偏心、墊片不合、鎖固不均或管路拉扯，都可能改變密封狀態。
  • 熱循環與機械變形：升降溫、壓力變化及振動會使內襯、焊道與支撐結構承受應力。

電子級化學品污染防治的難處，在於這四類風險常常同時存在，很少只靠單一檢查就能定位問題。

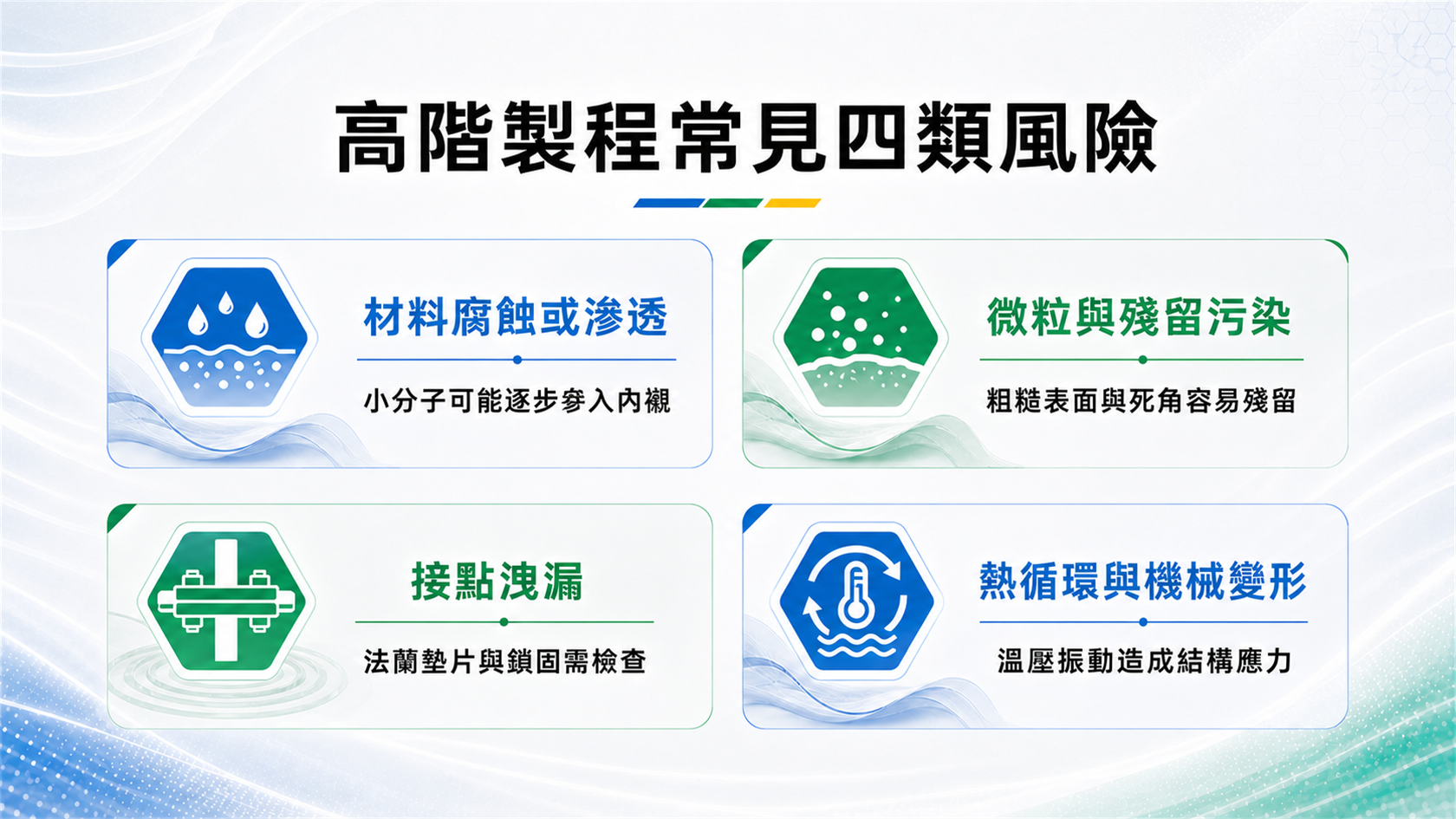

高階製程四類風險圖，說明材料滲透、微粒殘留、接點洩漏與熱循環變形



二、設備出現腐蝕、污染或頻繁維修時，應先檢查什麼？

建議依序確認：

  1. 記錄異常位置、時間，以及當下的介質、濃度、溫度與壓力。
  2. 檢查內襯、焊道、法蘭、墊片、閥件與異材質接口的變色、鼓起、裂紋或殘液。
  3. 對照操作條件，釐清問題是否與升降溫、壓力波動、清洗或製程切換有關。
  4. 回查材料批次、維修與檢測紀錄，判斷是局部耗損或系統性規格不合。
  5. 再決定局部修補、更換零件、重新內襯或調整整段流體系統。

化學儲槽腐蝕改善也要檢查排液方向、支撐及外殼。若腐蝕集中在開孔、焊道或液位變化區，處理方式與整片材料劣化不同。

異常現象 優先檢查位置 需核對的操作條件
槽體外殼鏽蝕 內襯背面、焊道、開孔 介質、濃度、溫度與接觸時間
接點滲漏 法蘭、墊片、鎖固與管路支撐 壓力、熱循環與拆裝紀錄
殘液或污染 接液面、轉角、排液死角 清洗方式與介質切換
內襯鼓起或變色 材料表面、背板與焊道 滲透、溫壓與材料批次



三、PFA、PTFE與M-PTFE應如何依製程條件選擇？

三種材料都屬於氟素樹脂，但成形方式、焊接特性及機械表現不同。選材時應先確認設備型式與接液條件，再決定採用管材、板材內襯、零組件或複合結構。

PFA　可採熱塑加工與熔接，適合管材、接頭、閥件、熱交換器及複雜接液零件，仍要確認口徑、壁厚、焊接方式與長期滲透條件。

PTFE　常用於板材內襯、墊片及機械加工零件。用於大型槽體或法蘭密封時，還要考慮固定、冷流、熱膨脹及支撐設計。

M-PTFE　是改質型PTFE，可降低材料孔隙與滲透，並改善表面及焊接表現，適合對潔淨、滲透或接合強度要求較高的設備；實際牌號仍須依化學品、溫壓及設備尺寸選擇。

同一套系統使用不同材料時，還要檢查接口的熱膨脹與密封方式，避免組合後因位移或應力產生風險。

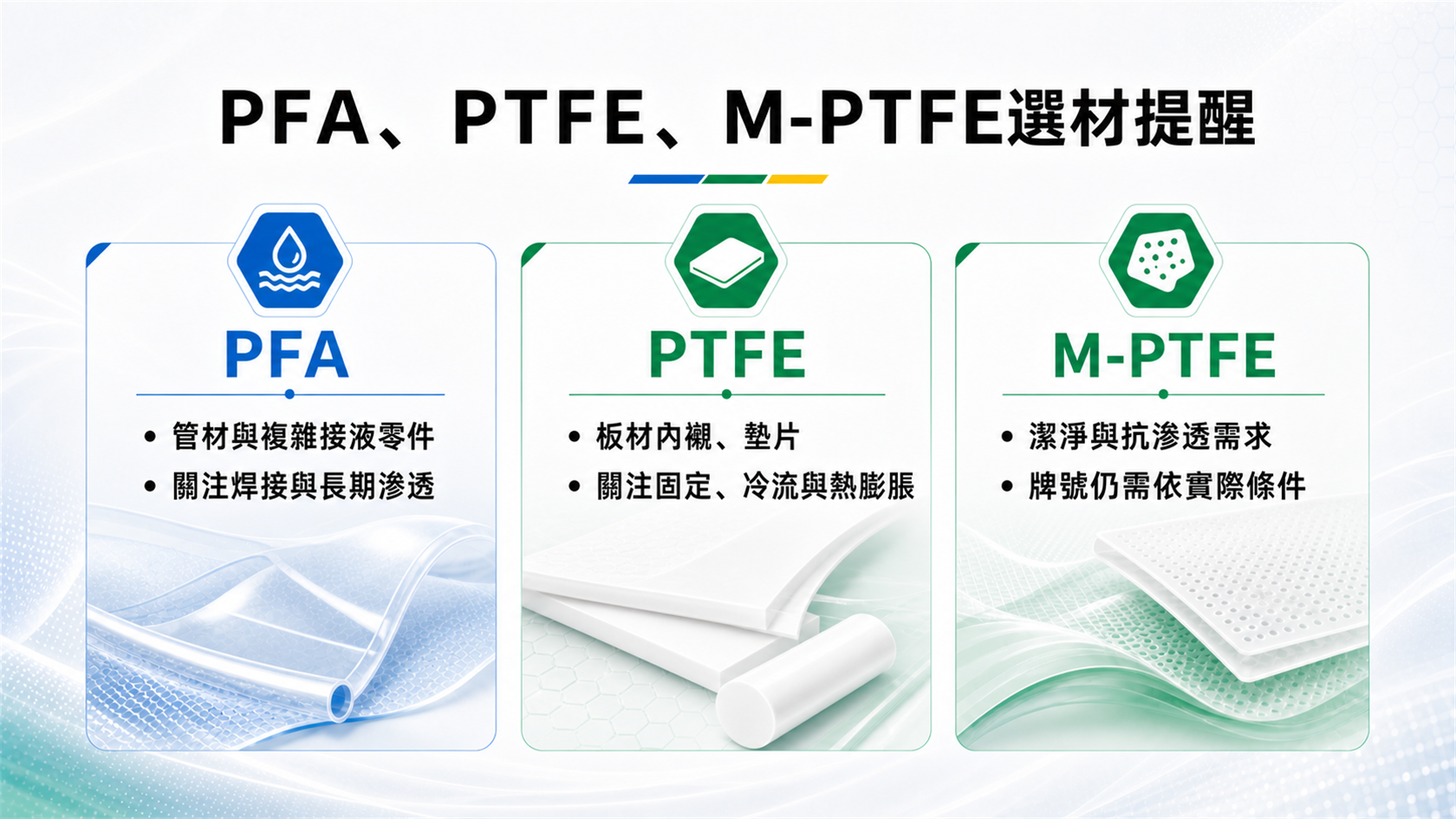

PFA、PTFE與M-PTFE選材提醒，分別列出應用方向及焊接、冷流、熱膨脹與抗滲透考量



四、加工與設備設計如何降低污染及洩漏風險？

半導體製程洩漏改善應優先檢查焊道、法蘭、墊片、閥件與異材質接口，並一併處理接合品質與管路受力：

  • 接液面與排液：減少轉折、縫隙、粗糙區域與排液死角，降低化學液及清洗液殘留。
  • 焊道與轉角：確認焊道連續性、厚度及轉角處理，避免接合處形成薄弱點。
  • 管路支撐：保留適當坡度與支撐，避免管重、閥件重量或熱位移拉扯設備接口。
  • 法蘭與墊片：依密封面、墊片厚度、壓力及溫度循環設定鎖固方式，並預留拆裝空間。
  • 清潔與包裝：控制工具、作業環境、清洗、乾燥與封裝，避免交付前污染接液面。



五、如何透過檢測與產品履歷確認交付品質？

槽體內襯應檢查表面、焊道、針孔與洩漏；管路及閥件著重尺寸、接合與密封；熱交換器則需依結構確認管束、接口、壓力與洩漏狀態。檢查項目、測試條件與允收標準應在製作前確認，避免交付時才發現雙方採用的判定基準不同。

材料階段應核對材質、規格與批次資料；製程階段保留裁切、成形、熔接、組裝、清洗及檢查紀錄；成品階段再依設備結構安排外觀、尺寸、焊道、針孔、洩漏、壓力或潔淨相關檢查。需要第三方驗證時，也應先界定適用設備、測試條件與報告範圍。

產品履歷應串聯設備編號、原料批次、加工紀錄與檢測結果。出現異常時可回查製程背景，擴充或更換設備時也能比對既有接口與驗收依據。


六、遠承科技的材料選型、加工與維護服務

遠承科技累積超過20年PFA加工經驗，服務逾300家半導體相關產業客戶，產品範圍涵蓋塔桶槽內襯、熱交換器、PFA管材、內襯閥件、墊片、供酸系統及客製化製品。

服務內容包含製程條件確認、PFA／PTFE／M-PTFE選材、製圖、加工、組裝、現場工程與檢測。產品履歷串聯原料進料、製程控制與成品檢驗；維護項目則可依設備狀態評估局部修補、重新內襯或管閥件更新。





七、常見問題 FAQ

  • Q1 設備使用鐵氟龍後，為什麼仍可能發生腐蝕？
    腐蝕可能發生在內襯背面、焊道、法蘭、墊片或金屬外殼。若化學液已穿過內襯，需進一步確認材料滲透、焊道完整性、接點結構及操作條件，才能判斷問題來源。
  • Q2 PFA一定比PTFE更適合高純度製程嗎？
    不一定，兩者的加工方式與適用結構不同。PFA可透過熔接製作管材、接頭及複雜接液零件；PTFE則常用於板材內襯、墊片與機械加工零件。選擇時應依設備結構、接合方式、潔淨要求及檢測條件判斷。
  • Q3 發現接點洩漏時，可以只更換墊片嗎？
    可以先檢查墊片，但還要確認法蘭是否偏心、密封面是否受損、螺栓鎖固是否均勻，以及管路重量和熱位移是否拉扯接口，否則更換後仍可能再次滲漏。
  • Q4 產品履歷包含哪些資料？
    內容可依設備與專案要求調整，通常會串聯材料規格與批次、加工或熔接紀錄、尺寸及外觀檢查，以及適用的成品測試結果，作為交付與後續追查依據。
  • Q5 舊有化學設備能否重新內襯或局部翻修？
    可以先評估，但需確認金屬外殼、支撐、開孔、法蘭與既有內襯狀態。若基礎結構仍可使用，局部修補或重新內襯可能是可行方向；若損傷已擴及主要結構，則需重新評估更新範圍。
