什么是PTFE GBK？半导体设备选用玻璃布背衬内衬的条件

PTFE GBK内衬是在PTFE板材背面结合玻璃纤维织物，再将板材固定于设备基材的复合内衬结构。接液侧保留PTFE的耐化学性，背衬侧提供可粘接的界面，适合重视耐蚀与洁净度的半导体化学设备。

本文重点

• GBK是玻璃布背衬，不是把玻璃纤维混入PTFE接液层——两者结构与用途都不同。
• GBK内衬的温度上限通常由粘接剂决定，不能直接套用PTFE原料的耐温数字。
• 槽体与容器是GBK的主要应用；热交换设备多用于壳体与接液区域，换热面另用PFA管束。
• 内衬成效取决于基材处理、粘接、接缝熔接与检测，这些在完工后无法补救。

一、PTFE GBK是什么？认识玻璃纤维背衬结构

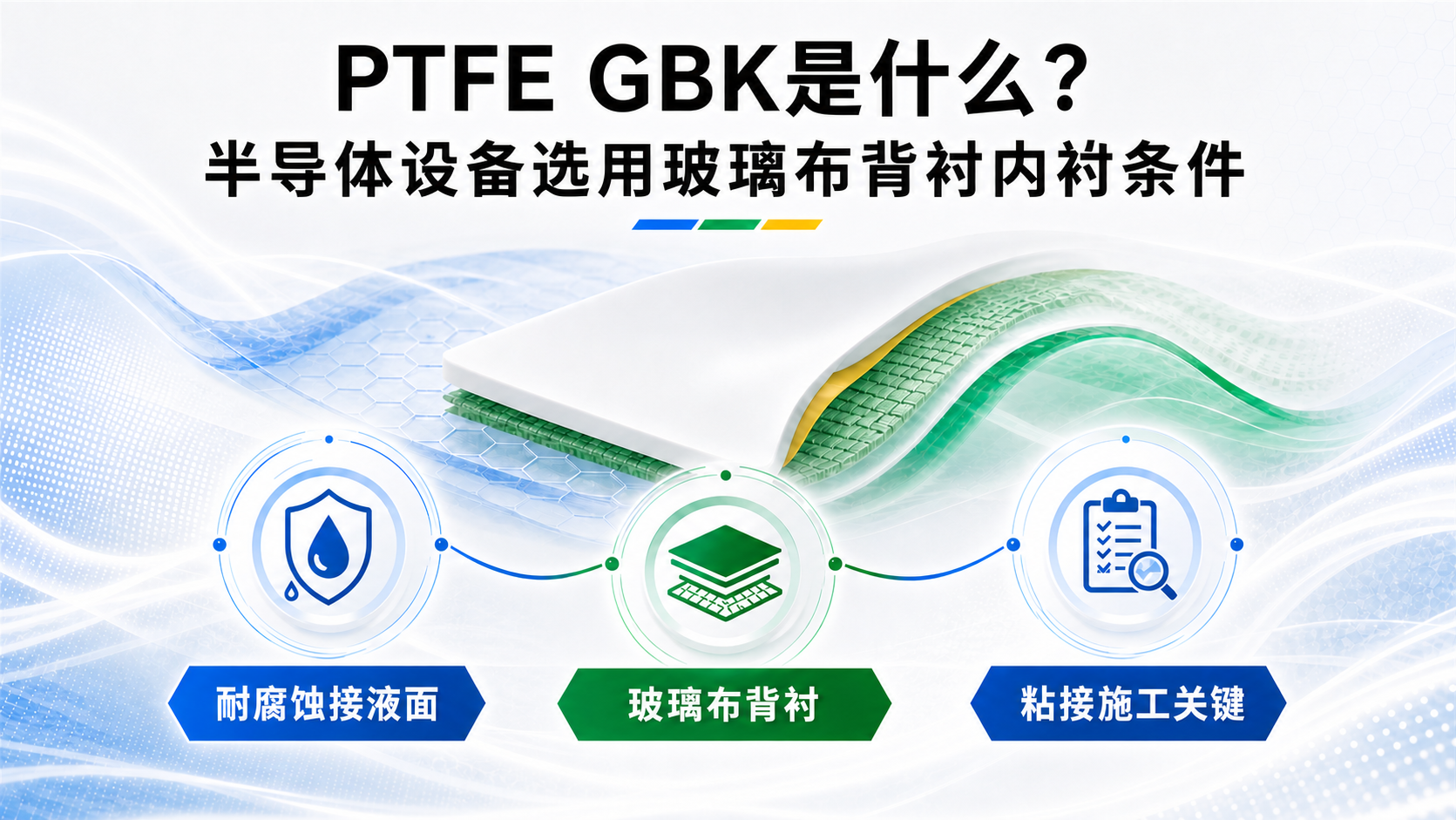

PTFE玻璃布背衬（PTFE GBK）是由PTFE接液层与玻璃布背衬层组成的复合内衬板材。PTFE表面不易直接粘接；背面结合平织玻璃布后，粘接剂可抓附背衬，再将板材固定于钢制槽体或设备基材。

玻璃布位于板材背面，不直接接触化学液。PTFE GBK也不是玻璃纤维填充PTFE；填充型PTFE是将填料加入材料本体，GBK则是在内衬板材增加可粘接的背衬。

无背衬板、蚀刻背板、玻璃布背衬板与成形内衬的固定方式不同，施工与验收标准不能混用。

二、为什么半导体设备需要PTFE GBK？

半导体湿式工艺与化学品供应系统会接触酸、碱及工艺药液。金属槽体提供设备所需的强度，PTFE内衬则隔离化学液，降低槽体腐蚀与金属离子溶出的风险。

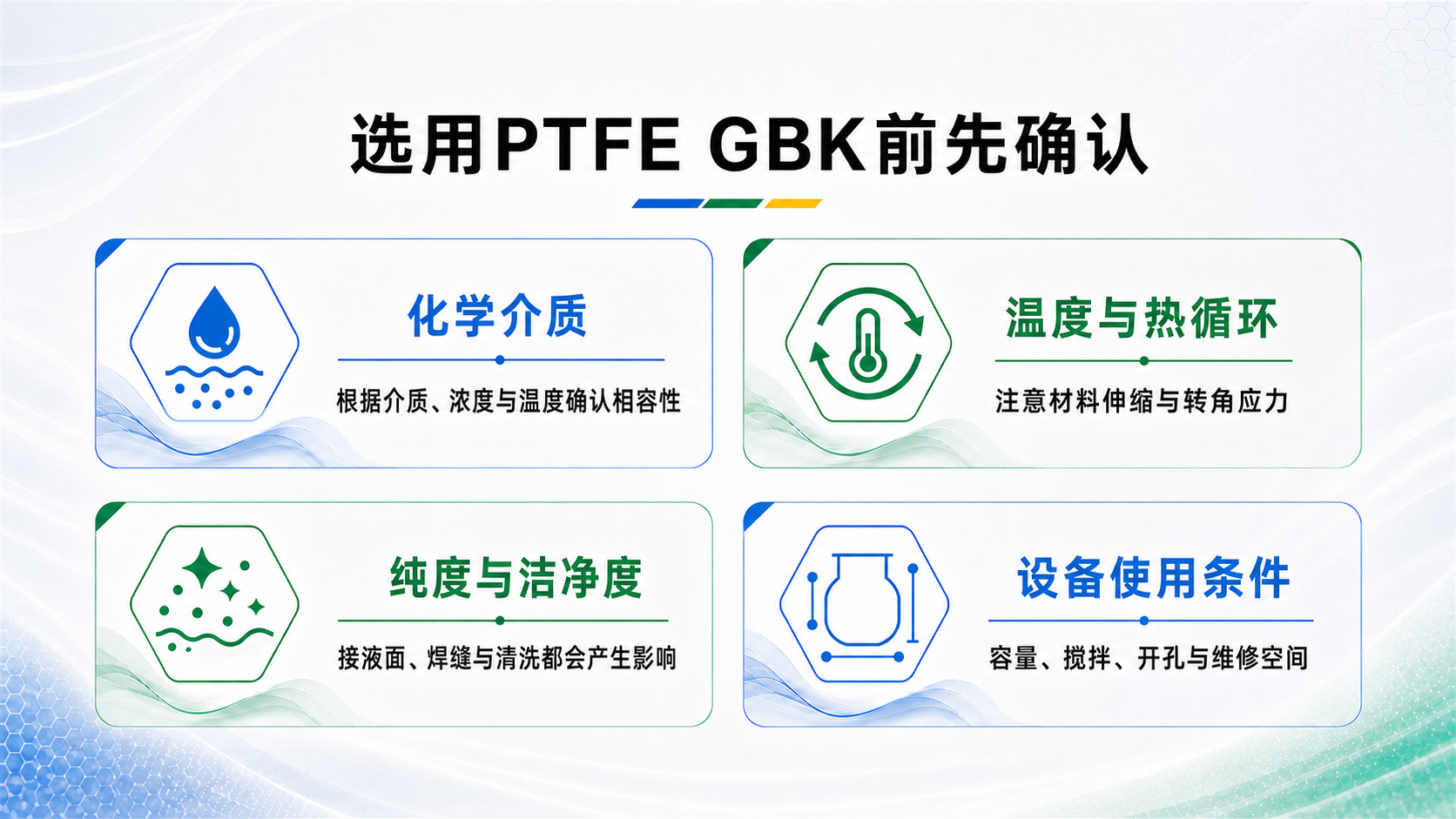

选用时主要面对四项条件：

• 高腐蚀性化学品：酸碱或溶剂的浓度与温度会改变渗透风险，须依实际介质确认相容性。
• 温度与热循环：升降温会造成金属、粘接层与PTFE不同程度的伸缩，转角、接管及焊缝需处理应力。
• 纯度与洁净要求：接液面、焊道、清洗与封装都会影响微粒或残留。
• 设备使用环境：槽体容量、搅拌、压力、维修空间及开孔配置，会影响板厚与固定方式。

若GBK板材难以贴合或检查，小口径管路与复杂零件可改用PFA管材、成形零件或其他可熔接的氟素树脂制品。

三、PTFE GBK的四项主要优势

四、PTFE GBK适合哪些半导体设备？

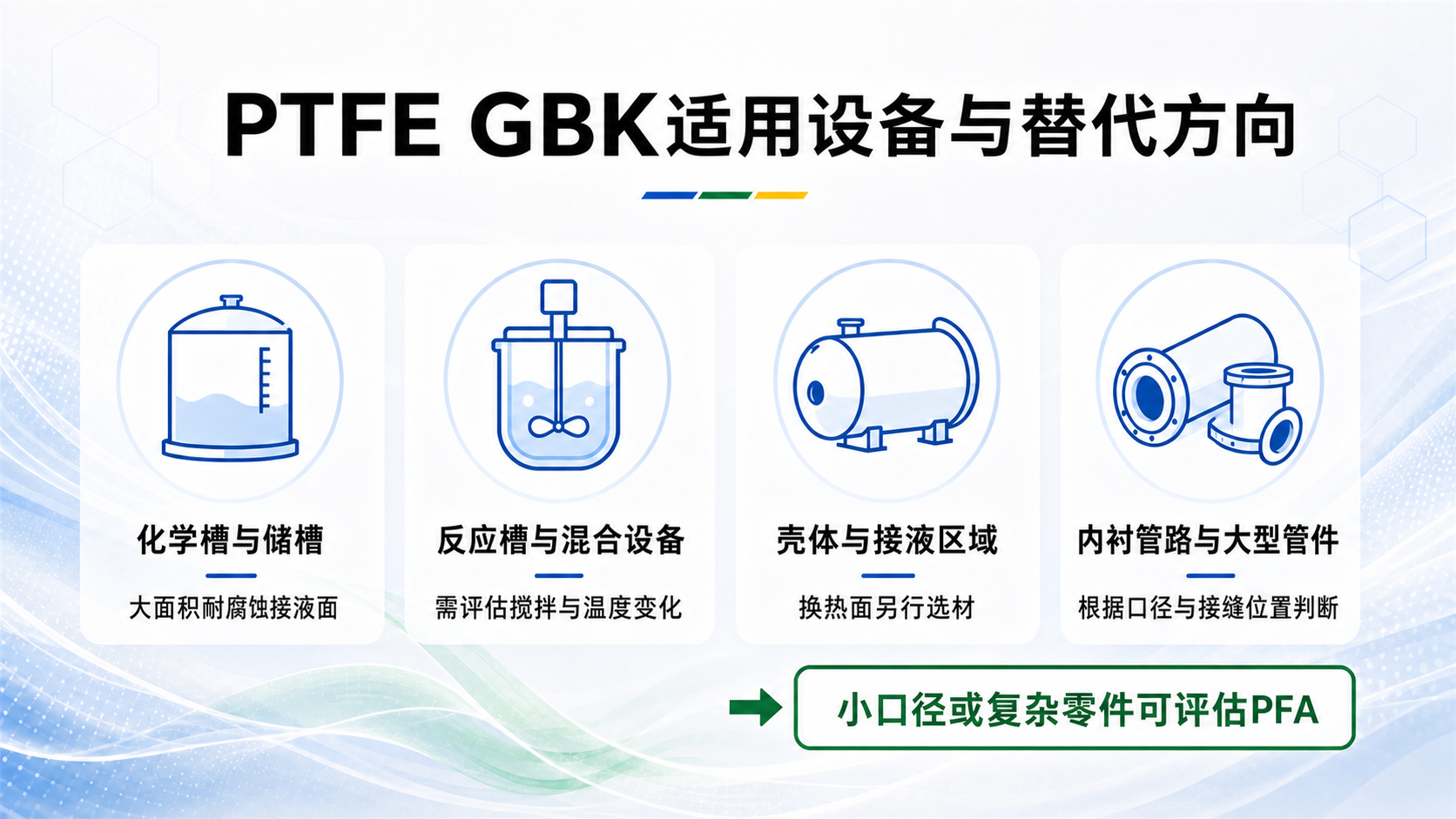

PTFE GBK适合具有可施工基材、需要大面积耐蚀接液面，且能安排接缝与检测的设备，常见应用包括：

• 化学槽与储槽：用于原液、回收液或工艺化学品储存，槽底、转角、管口与人孔要形成连续内衬。
• 反应槽与混合设备：除介质外，还要评估搅拌冲击、温度变化及内部构件。
• 过滤及热交换设备：内衬用于壳体与接液区域的防蚀，换热面通常改用PFA管束；滤芯、密封件及法兰则需分别选材。
• 内衬管路与大型管件：需依口径、弯头、负压、施工空间及接缝位置判断是否适用。
• 定制化学设备：集液槽、溢流槽或特殊开孔设备，可依图纸规划板材配置与熔接顺序。

五、PTFE GBK内衬的设计、施工与验收重点

制作前应先确认介质、浓度、温度、压力或真空、槽体尺寸、开孔及清洗方式，再决定板厚、玻璃布形式、粘接系统与焊缝位置。

施工与验收可依下列顺序进行：

1. 检查基材：处理锈蚀、油污、尖角及可能刺伤内衬的凸点。
2. 安排板材与接缝：依槽体尺寸及热胀冷缩规划裁切，避开高应力或不易检查的位置。
3. 控制粘接与熔接：确认粘接剂的涂布、固化条件，以及焊条与熔接参数。
4. 执行检测：依设备用途进行外观、尺寸、接缝、针孔、压力或泄漏检查。
5. 完成清洁与封装：清除施工残留并封闭开口，避免运输与安装造成污染或碰伤。

有温度循环的设备应检查内衬是否隆起或脱层；负压设备需确认贴合稳定性；搅拌槽与高频清洗设备则要加强转角、接管及焊缝检查。
