ハイテク化、高純度化及び極限まで高度化した半導体業者であるEVERSUPPは多様で豊富なフッ素シリーズの製品を提供でき、お客様からの信頼を獲得しております。

PTFE GBKライナーは、ガラス繊維布をPTFEシートの裏面に接着し、そのシートを装置シートに固定した複合ライナー構造です。 接液面はPTFEの耐薬品性を維持し、裏面は接着界面を提供するため、耐腐食性と清浄度が極めて重要な半導体化学装置に適しています。


本稿では以下の点に焦点を当てます。

  • GBKはガラスクロスを基材としたものであり、単にPTFEにガラス繊維を混合しただけのものとは異なります。両者は構造も用途も異なります。
  • GBKライニングの耐熱温度は通常、接着剤によって決まり、PTFE原料の耐熱温度値を直接適用することはできません。
  • GBKの主な用途はタンクや容器です。熱交換器では、主に外殻部と接液部にGBKが使用され、熱交換面にはPFAチューブバンドルが使用されます。
  • ライニングの有効性は、基材処理、接着、溶接、検査に依存します。これらの問題は施工後に修正することはできません。

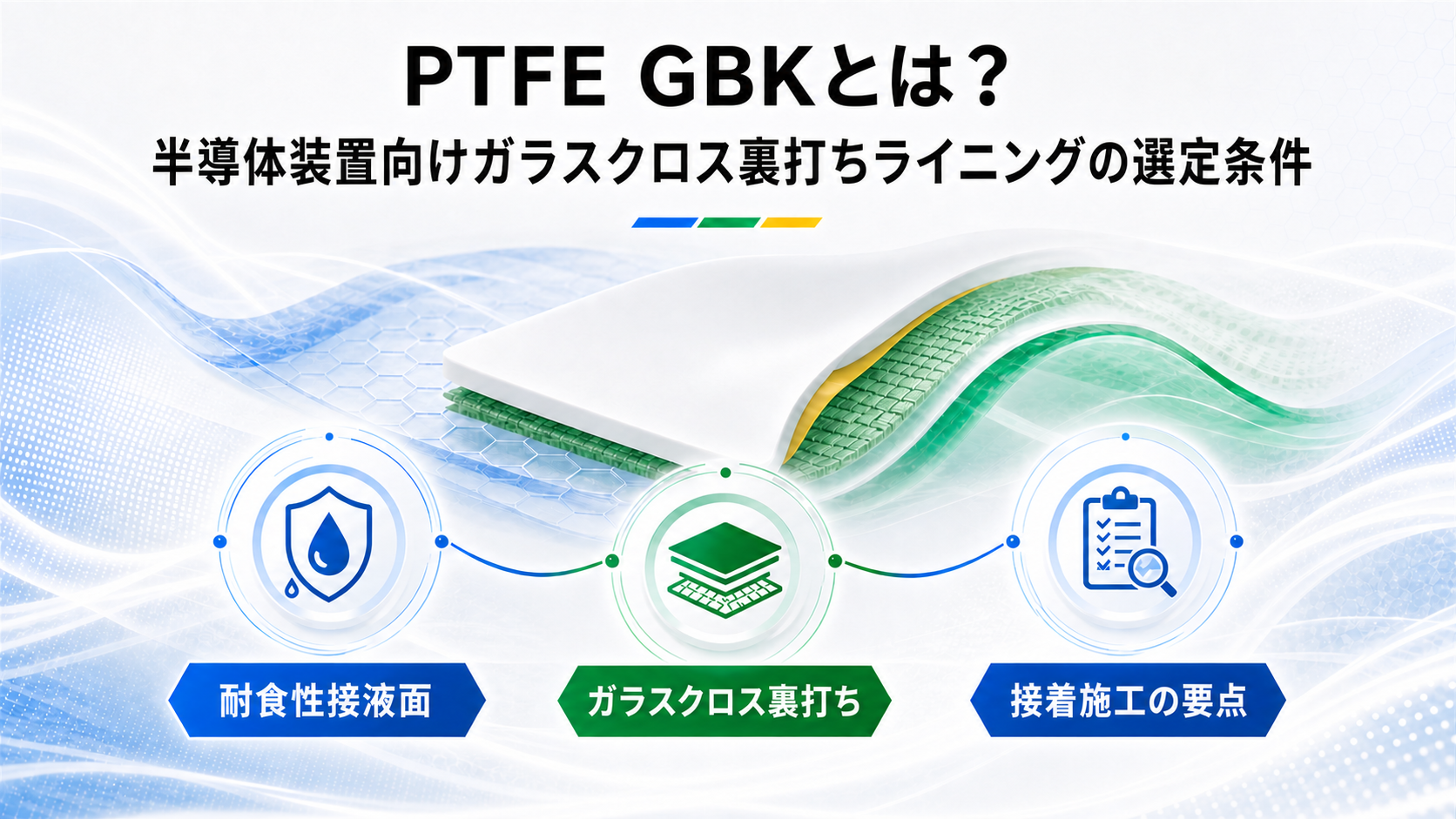

PTFE GBKガラスクロス裏打ちライニングの構造と半導体装置向け選定条件


1. PTFE GBKとは？ガラスクロス裏打ち構造の基礎

PTFEガラスクロス裏打ち材（PTFE GBK）は、PTFE接液層とガラスクロス裏打ち層からなる複合ライニングシートです。 PTFE表面は直接接着しにくいため、平織りガラスクロスを裏打ち材として接着することで、シートを鋼製タンクや機器の基材に固定することができます。

ガラスクロスはシートの裏面に配置されており、薬液に直接接触しません。 PTFE GBKはガラスクロス充填PTFEとは異なります。充填PTFEは材料自体に充填材を組み込んでいますが、GBKはライニングシートに接着可能な裏打ち層を付加したものです。

比較対象 裏打ちなしPTFEシート PTFE GBKシート
構造 PTFEシート本体 ガラスクロス裏打ちPTFEシート
固定方法 機器構造に応じて、機械的固定またはその他の施工方法 接着剤システムを用いて機器基材に固定可能
一般的な考慮事項 固定方法、熱膨張・収縮、および継ぎ目形状 裏打ち材の品質、接着剤、基材処理、および継ぎ目溶接
適用範囲 部品、ライナー、または特定の機器構造 接着ライニングを必要とするタンク、容器、および化学機器

裏打ちなしシート、エッチング加工裏打ちシート、ガラスクロス裏打ちシート、および成形ライナーの固定方法は異なります。施工方法および検査基準を混用することはできません。




2. 半導体製造装置にPTFE GBKが必要な理由

半導体湿式プロセスおよび薬品供給システムは、酸、アルカリ、およびプロセス溶液と接触します。 金属製タンクは必要な強度を提供し、PTFEライナーは化学溶液を隔離することで、タンクの腐食や金属イオンの溶出リスクを低減します。

PTFE GBKを選定する際には、主に以下の4つの条件を考慮する必要があります。

  • 高腐食性化学物質：酸、アルカリ、または溶剤の濃度と温度は浸透リスクを変化させる可能性があります。実際の薬液に基づいて適合性を確認する必要があります。
  • 温度と熱サイクル：温度変動は、金属、接着層、およびPTFEに様々な程度の膨張と収縮を引き起こします。コーナー、ノズル、および溶接部には応力処理が必要です。
  • 純度および清浄度要件：接液面、溶接ビード、洗浄、および封止は、微粒子または残留物に影響を与える可能性があります。
  • 装置の運転環境：タンク容量、攪拌、圧力、メンテナンススペース、および開口部の形状は、シートの厚さおよび取り付け方法に影響を与えます。

GBKシートの取り付けや検査が困難な場合は、小径パイプや複雑な部品をPFAパイプ、成形部品、またはその他の溶接可能なフッ素樹脂製品に置き換えることができます。

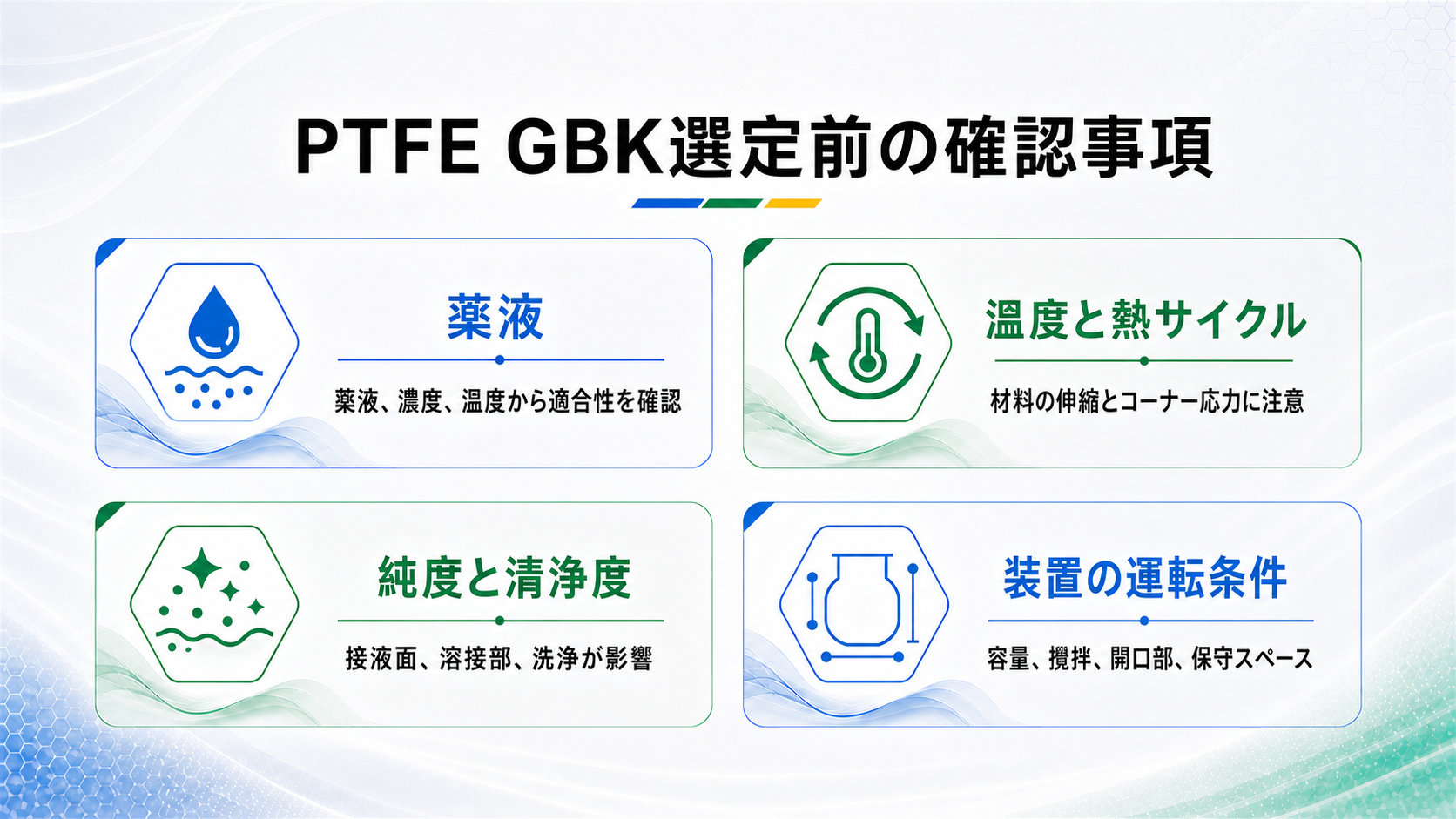

PTFE GBK選定前に確認する薬液、熱サイクル、清浄度、装置条件



3. PTFE GBKの4つの主な利点

01

耐食性

PTFEライニングが薬液と鋼製タンクを隔離し、タンク腐食と金属汚染のリスクを低減します。

02

耐熱性

PTFE自体は幅広い温度域で使用できますが、GBKライニングの実際の使用温度上限は通常、接着剤によって決まります。接着層の耐熱性は一般にPTFE原料より低く、接着システムの許容範囲を超えると、接液面が正常に見えても接着界面から先に不具合が生じる場合があります。

03

構造安定性

ガラスクロス裏打ちが接着可能な界面を形成し、PTFEシートを局部的な固定点だけでなく基材全面へ接着できます。基材表面、接着剤厚さ、継ぎ目位置を適切に管理することで、局部的なずれや膨れを抑えられます。

04

高い清浄度

接液側は連続したPTFE表面であり、金属基材とガラスクロスは薬液に接触しません。PTFEの低い表面付着性は、洗浄と残留物管理にも有利です。



関連情報PTFE、M-PTFE、PFAの材料特性をさらに比較する場合は、Eversuppのフッ素樹脂材料ガイド






4. PTFE GBKはどのような半導体装置に適していますか？

PTFE GBKは、施工可能な基材を備え、広い耐食性接液面を必要とし、継ぎ目と検査箇所を確保できる装置に適しています。主な用途は次のとおりです。

  • 薬液タンク・貯蔵タンク：原液、回収液、プロセス薬液の貯蔵に使用します。タンク底部、コーナー、ノズル、マンホールまで連続したライニングが必要です。
  • 反応槽・混合装置：薬液に加え、攪拌による衝撃、温度変化、内部構造物も評価します。
  • ろ過装置・熱交換装置：シェルと接液部の防食にライニングを使用し、伝熱面には通常PFAチューブバンドルを採用します。フィルターエレメント、シール、フランジは個別に材料を選定します。
  • ライニング配管・大型継手：口径、エルボ、負圧、施工スペース、継ぎ目位置から適用可否を判断します。
  • 特注薬液装置：集液槽、オーバーフロー槽、特殊開口を持つ装置は、図面に基づいてシート配置と溶接順序を計画できます。

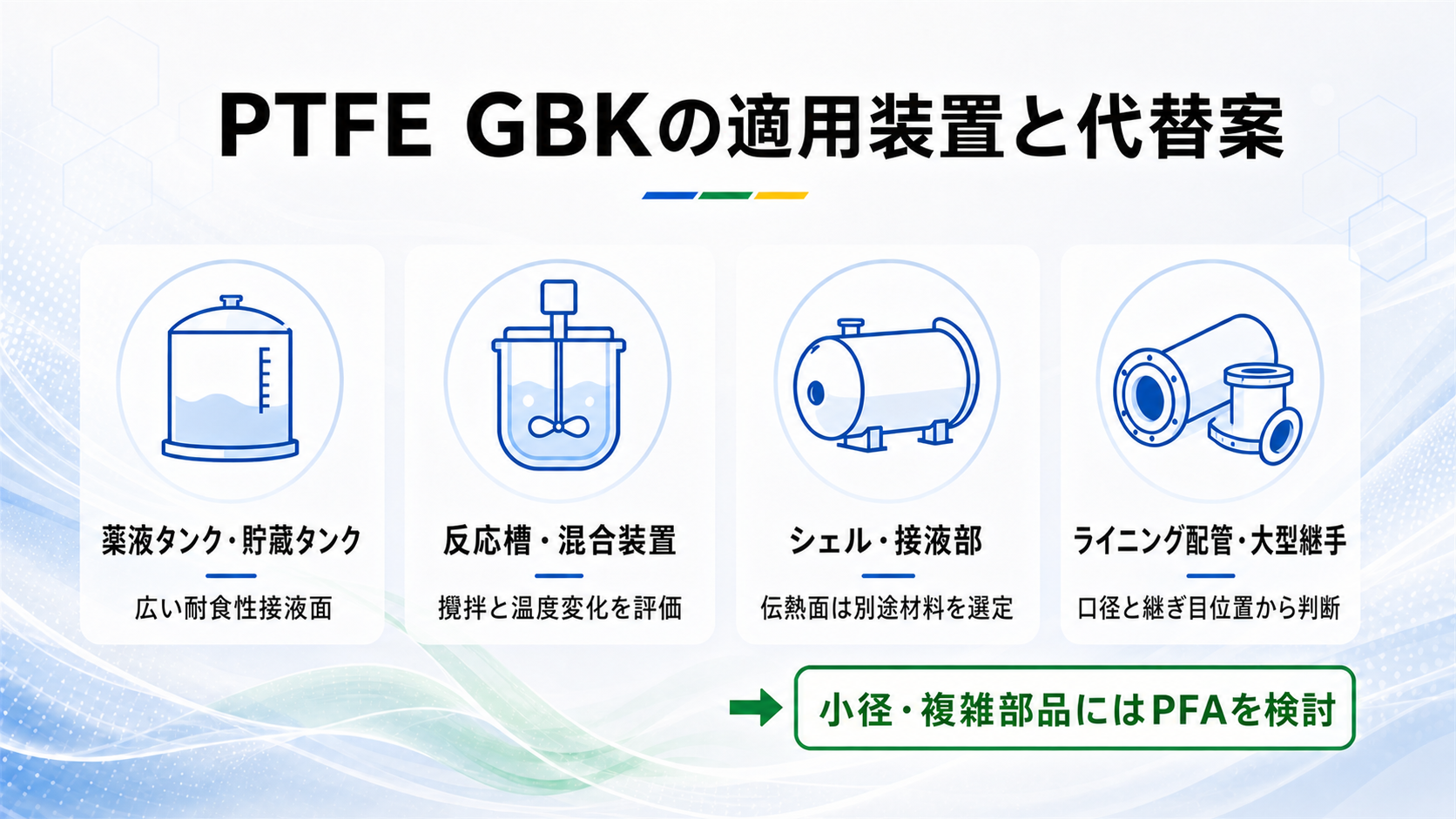

PTFE GBKの適用装置と小径・複雑部品におけるPFA代替案



5. PTFE GBKライニングの設計・施工・受入検査のポイント

施工前に、薬液、濃度、温度、圧力または真空度、タンク寸法、開口部、および洗浄方法を確認します。次に、板厚、ガラス繊維クロスの種類、接着剤システム、および溶接位置を決定します。

施工および受入は、以下の順序で実施できます。

  1. 基材の検査：錆、油染み、鋭利な角、およびライニングを貫通する可能性のある突起部を処理します。
  2. 板と接合部の配置：タンク寸法と熱膨張・収縮に合わせて切断し、高応力箇所や検査が困難な箇所を避けます。
  3. 接着および溶接の管理：接着剤の塗布および硬化条件、ならびに溶接棒および溶接パラメータを確認します。
  4. 試験の実施：機器の用途に応じて、目視検査、寸法検査、接合部検査、ピンホール検査、圧力検査、漏洩検査を実施します。
  5. 洗浄およびシーリングの完了：輸送および設置中の汚染や損傷を防ぐため、施工残渣を除去し、開口部をシーリングします。

温度サイクルのある装置については、ライニングの膨れや層間剥離がないか確認します。負圧装置については、ライニングの接着安定性を確認します。混合タンクおよび頻繁に洗浄する装置については、コーナー部、配管、溶接部の検査を強化します。


6. Eversuppのフッ素樹脂ライニング・装置サービス

Eversuppは、タンク・容器、ISO TANK、ろ過装置、熱交換器、ライニング継手、特注製品のフッ素樹脂ライニングに対応しています。薬液、設備構造、寸法、温度、圧力に応じて、PTFE、M-PTFE、PFAの構成を検討します。

タンクライニング案件では、図面と使用条件の確認から、材料、製作、品質管理、受入検査までを連携して進めます。案件要件に応じて、完成品の外観、寸法、ピンホール、圧力を検査し、原材料、加工、品質管理の情報を製品トレーサビリティ記録として管理します。

複数の装置を含む案件では、ライニングタンク、継手、バルブ、フィルター、熱交換器、PFA薬液供給システムを一つの流体経路として評価し、接続部、シール、接液材料を確認できます。

これらの対応力は、20年以上のフッ素樹脂加工経験と、半導体・化学業界300社以上への対応実績に基づいています。製品には、中国船級社（CCS）、ビューローベリタス（BV）、ロイド船級協会（LR）による認定検査の実績があります。





7. よくあるご質問

  • Q1 PTFE GBKとガラス繊維充填PTFEは同じものですか？
    異なります。PTFE GBKはシート裏面にガラスクロスを接合した構造ですが、ガラス繊維充填PTFEはPTFE本体に充填材を加えた材料です。構造、接液面、用途が異なります。
  • Q2 PTFE GBKを錆びたタンクへ直接施工できますか？
    推奨できません。錆、油分、溶接スラグ、鋭利な突起は接着性を低下させ、ライニングを損傷するおそれがあります。施工前に溶接部を整え、基材表面を適切に処理する必要があります。
  • Q3 PTFE GBKは一般的なPTFEライニングより必ず長寿命ですか？
    必ずしもそうではありません。GBKはより高耐久な材料というより、固定方法が異なるライニングです。接着によってシート全面を基材へ固定できますが、接着層には温度と界面に関する制約があります。全面接着と機械固定のどちらが設備構造に適するかで判断します。
  • Q4 既設タンクをGBKで再ライニングする場合、旧ライニングはすべて撤去しますか？
    はい。新しい接着層は清浄な金属基材に施工する必要があります。旧ライニングや接着剤が残ると、接着面が不連続になります。撤去後に基材の腐食や変形を確認し、再施工の可否を判断します。
  • Q5 GBKライニング施工後の接着品質はどのように確認しますか？
    外観、ピンホール、継ぎ目の検査で接液面を確認し、空隙や局部的な膨れも確認します。ただし接着層はシートの下にあり、施工後に補修できません。基材処理、接着剤の塗布、硬化管理を施工中に記録・管理することが品質を左右します。
