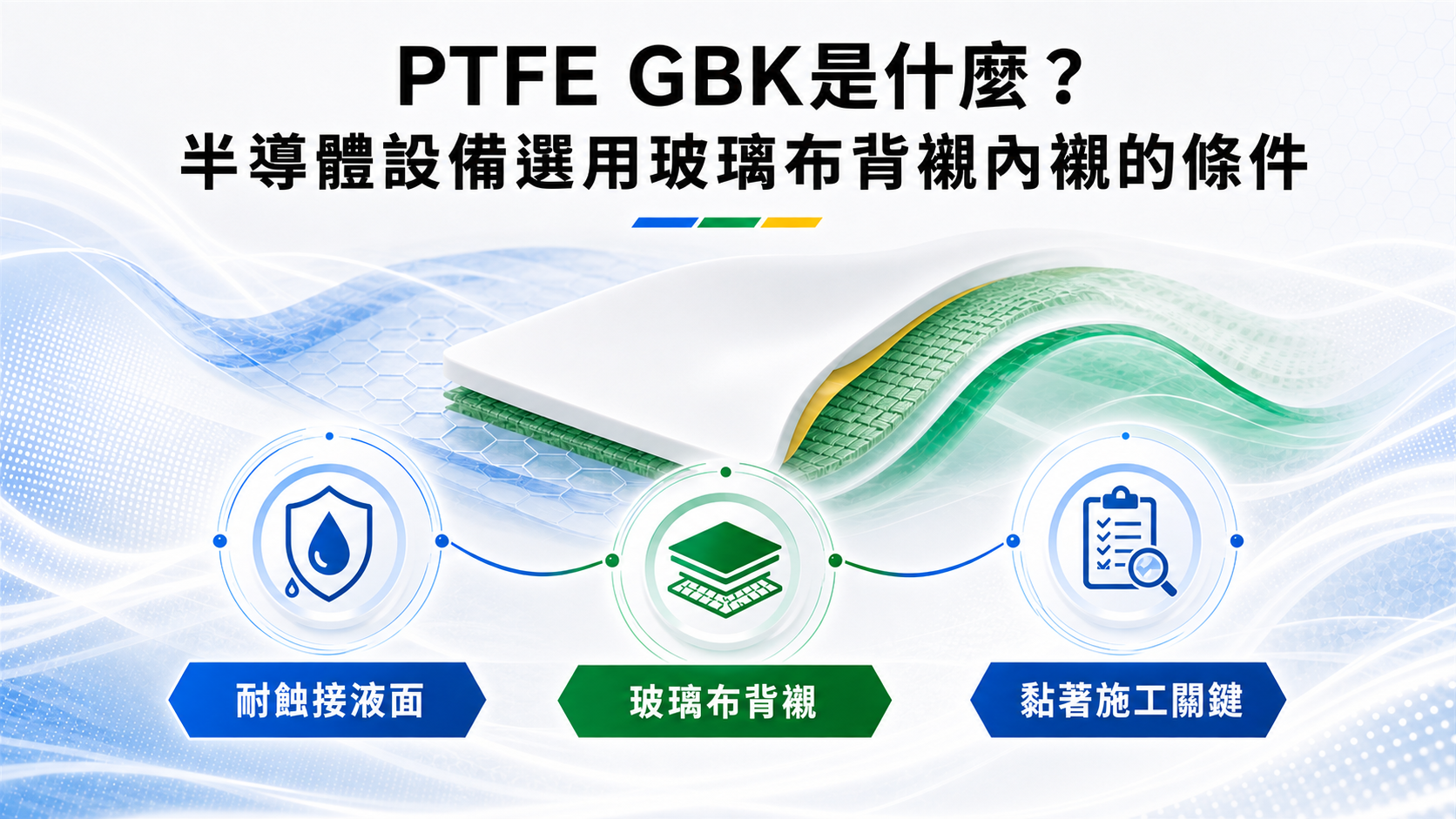

PTFE GBK是什麼？半導體設備選用玻璃布背襯內襯的條件

PTFE GBK內襯是在PTFE板材背面結合玻璃纖維織物，再將板材固定於設備基材的複合內襯結構。接液側保留PTFE的耐化學性，背襯側提供可黏著的界面，適合重視耐蝕與潔淨度的半導體化學設備。

本文重點

• GBK是玻璃布背襯，不是把玻璃纖維混入PTFE接液層——兩者結構與用途都不同。
• GBK內襯的溫度上限通常由黏著劑決定，不能直接套用PTFE原料的耐溫數字。
• 槽體與容器是GBK的主要應用；熱交換設備多用於殼體與接液區域，換熱面另用PFA管束。
• 內襯成效取決於基材處理、黏著、接縫熔接與檢測，這些在完工後無法補救。

一、PTFE GBK是什麼？認識玻璃纖維背襯結構

PTFE玻璃布背襯（PTFE GBK）是由PTFE接液層與玻璃布背襯層組成的複合內襯板材。PTFE表面不易直接黏著；背面結合平織玻璃布後，黏著劑可抓附背襯，再將板材固定於鋼製槽體或設備基材。

玻璃布位於板材背面，不直接接觸化學液。PTFE GBK也不是玻璃纖維填充PTFE；填充型PTFE是將填料加入材料本體，GBK則是在內襯板材增加可黏著的背襯。

無背襯板、蝕刻背板、玻璃布背襯板與成形內襯的固定方式不同，施工與驗收標準不能混用。

二、為什麼半導體設備需要PTFE GBK？

半導體濕式製程與化學品供應系統會接觸酸、鹼及製程藥液。金屬槽體提供設備所需的強度，PTFE內襯則隔離化學液，降低槽體腐蝕與金屬離子溶出的風險。

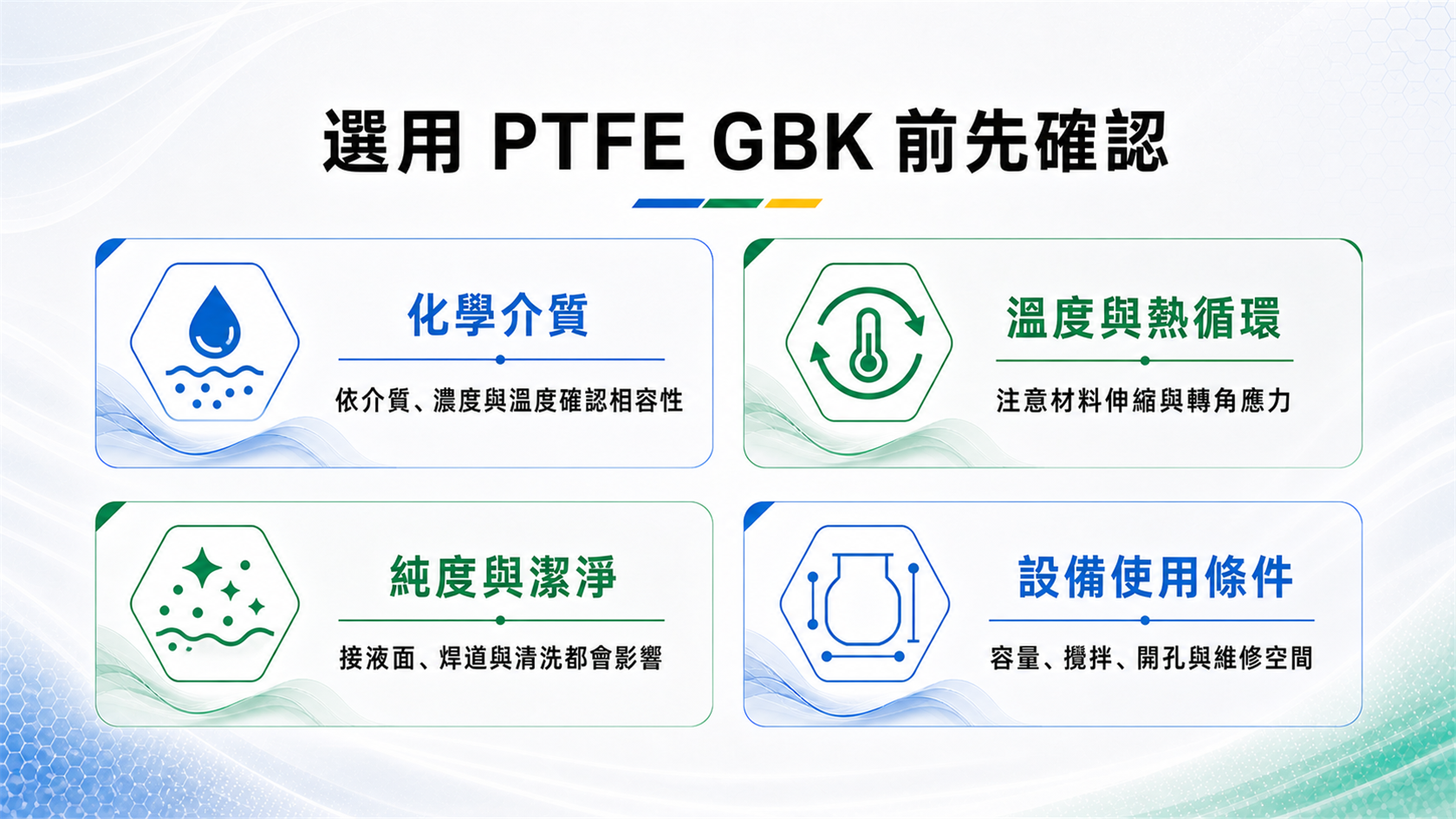

選用時主要面對四項條件：

• 高腐蝕性化學品：酸鹼或溶劑的濃度與溫度會改變滲透風險，須依實際介質確認相容性。
• 溫度與熱循環：升降溫會造成金屬、黏著層與PTFE不同程度的伸縮，轉角、接管及焊縫需處理應力。
• 純度與潔淨要求：接液面、焊道、清洗與封裝都會影響微粒或殘留。
• 設備使用環境：槽體容量、攪拌、壓力、維修空間及開孔配置，會影響板厚與固定方式。

若GBK板材難以貼合或檢查，小口徑管路與複雜零件可改用PFA管材、成形零件或其他可熔接的氟素樹脂製品。

三、PTFE GBK的四項主要優勢

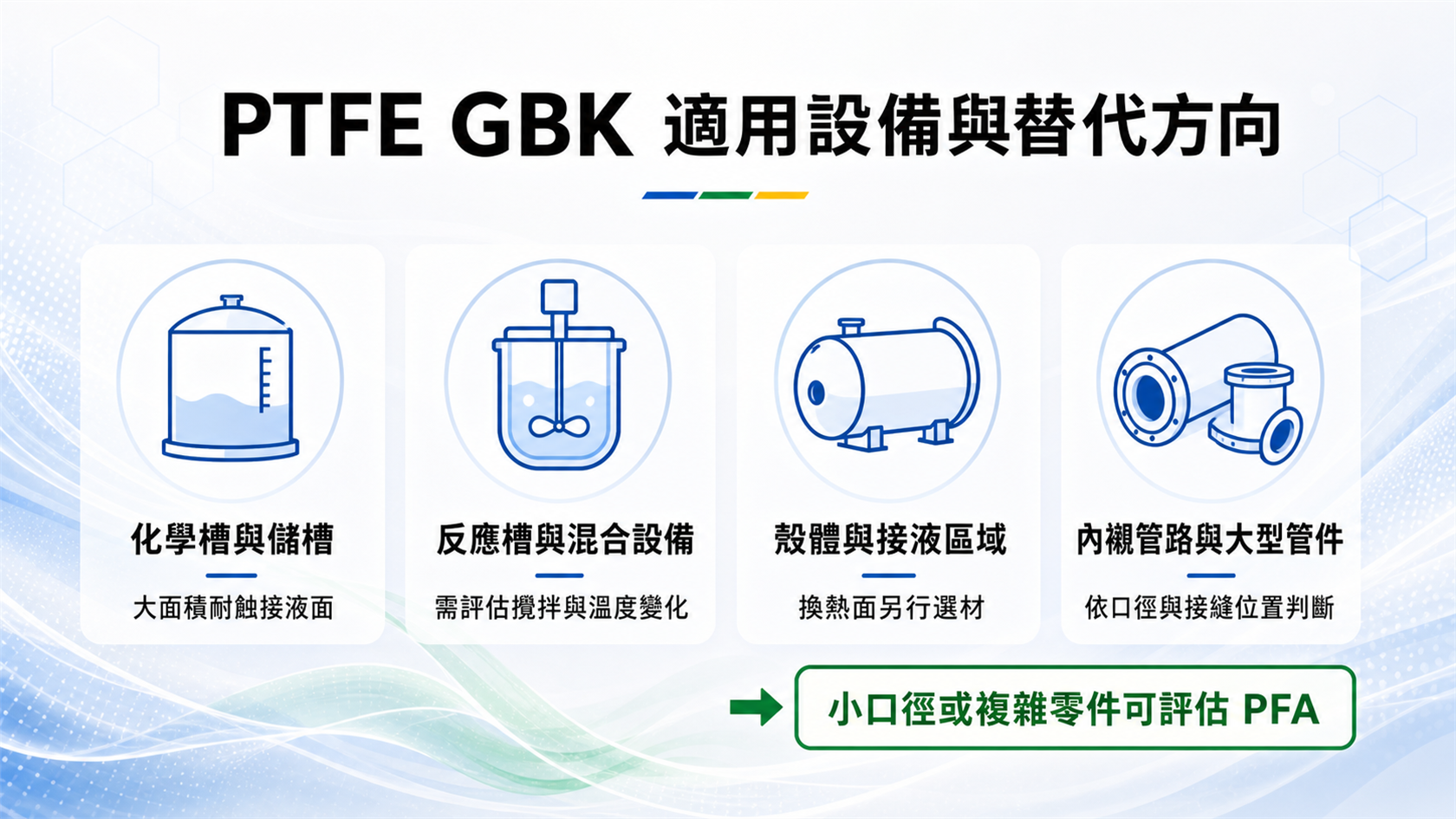

四、PTFE GBK適合哪些半導體設備？

PTFE GBK適合具有可施工基材、需要大面積耐蝕接液面，且能安排接縫與檢測的設備，常見應用包括：

• 化學槽與儲槽：用於原液、回收液或製程化學品儲存，槽底、轉角、管口與人孔要形成連續內襯。
• 反應槽與混合設備：除介質外，還要評估攪拌衝擊、溫度變化及內部構件。
• 過濾及熱交換設備：內襯用於殼體與接液區域的防蝕，換熱面通常改用PFA管束；濾芯、密封件及法蘭則需分別選材。
• 內襯管路與大型管件：需依口徑、彎頭、負壓、施工空間及接縫位置判斷是否適用。
• 客製化化學設備：集液槽、溢流槽或特殊開孔設備，可依圖面規劃板材配置與熔接順序。

五、PTFE GBK內襯的設計、施工與驗收重點

製作前應先確認介質、濃度、溫度、壓力或真空、槽體尺寸、開孔及清洗方式，再決定板厚、玻璃布形式、黏著系統與焊縫位置。

施工與驗收可依下列順序進行：

1. 檢查基材：處理鏽蝕、油污、尖角及可能刺傷內襯的凸點。
2. 安排板材與接縫：依槽體尺寸及熱脹冷縮規劃裁切，避開高應力或不易檢查的位置。
3. 控制黏著與熔接：確認黏著劑的塗布、固化條件，以及焊條與熔接參數。
4. 執行檢測：依設備用途進行外觀、尺寸、接縫、針孔、壓力或洩漏檢查。
5. 完成清潔與封裝：清除施工殘留並封閉開口，避免運輸與安裝造成污染或碰傷。

有溫度循環的設備應檢查內襯是否隆起或脫層；負壓設備需確認貼合穩定性；攪拌槽與高頻清洗設備則要加強轉角、接管及焊縫檢查。
