高純度流体システムでは、タンク、配管、熱交換器、バルブ、ガスケットが連結されています。いずれかの箇所で材質の不適合、接続仕様の不一致、液溜まりとなるデッドレグが生じると、漏洩、汚染、保守上のリスクが高まる可能性があります。
この記事の要点
- 流体システムは、個々の部品を別々に選定するのではなく、流路全体で評価する必要があります。
- タンク、熱交換器、配管、バルブ、ガスケットについて、材質と接続仕様を一体的に確認します。
- 漏洩は材質自体の不具合だけでなく、溶接部、フランジ、シール、設置条件に起因することがあります。
- カスタム設計の前に、流体、温度、圧力、流量、レイアウト、検収条件を整理する必要があります。
1. 単一部品の購入と流体システム全体のソリューションは何が違うのか？
単一部品を調達する場合、一般に寸法、材質、耐熱性、耐圧性を確認します。たとえば耐酸性タンクを選定した後、配管、バルブ、ガスケットを個別に購入します。しかし、各製品がそれぞれの仕様を満たしていても、組み合わせたシステムが問題なく稼働するとは限りません。フランジ寸法、シール面、接合方法、材質ごとの熱膨張差が、システムの接続部で問題になることがあります。
ワンストップとは、複数の製品を一つの見積書にまとめることではありません。流体、温度、圧力、流量、検収条件を流路全体で共通化することです。タンク出口の接続方法、熱交換器の使用条件、配管・バルブの接続仕様を図面段階で整合させることが、統合ソリューションと部品調達の本質的な違いです。
流路全体を評価するための4つの確認事項：
- 流体はどの材質に接触し、濃度や温度はプロセス中に変化するか？
- システムには、どのような溶接部、フランジ、ねじ接続、着脱可能な接続部があるか？
- 停止、洗浄、保守の際に、配管内へ液体が残る可能性はあるか？
- 点検、サンプリング、消耗品交換、機器隔離が必要な箇所はどこか？
2. タンク、熱交換器、配管、バルブをどのように連携させるのか？
フッ素樹脂流体システムを構成する機器にはそれぞれ異なる役割がありますが、設計条件は相互に連動します。タンク、熱交換器、配管、バルブ、ガスケットのいずれかの仕様を変更すると、通常は他の機器にも調整が必要です。
タンク・塔槽ライニング
タンクの接液材は、流体、容量、液位変動、温度、圧力、タンク構造に基づいて選定します。PFAまたは他のフッ素樹脂ライニングを採用する場合は、シートの固定、溶接部、コーナー、開口部、ノズル位置を検討し、熱膨張・収縮の余裕を確保する必要があります。タンク出口と配管の高低差や排液方向が適切でない場合、残液部が生じることもあります。
PFA熱交換器
熱交換器は伝熱面積だけで選定できません。流量、圧力損失、入口・出口の温度差、化学的適合性、チューブ束の支持が運転に影響します。温度変化の繰り返しによって材質と接続部は熱サイクルを受けます。配管重量が機器の接続部へ直接加わると、疲労や変形のリスクも高まります。
PFA配管・薬液配管
配管の選定では、流体純度、温度、圧力、口径、曲げ半径、接合方法を一体的に検討します。配管レイアウトでは不要な曲がりやデッドレグを減らし、支持間隔、勾配、着脱スペースにも注意します。輸送条件が変化する可能性がある場合は、短期的な耐食性だけでなく、長期的な透過性と機械強度も考慮する必要があります。
ライニングバルブ・PTFEガスケット
バルブは開閉と流量制御を担います。口径や圧力クラスに加え、バルブ本体のライニング、弁座、流れ方向、操作頻度を確認する必要があります。ガスケットはフランジ形式、シール面、ボルト締結、流体条件に適合させます。同じ材質であっても、厚さや寸法を任意に置き換えることはできません。
機器接続部でよく起きる問題は、異なるサプライヤーが採用する接液材、口径、フランジ規格、圧力クラス、シール方式が事前に統一されていないことです。機器搬入後にアダプターの追加や接続部の再調整が必要になる場合があります。
3. 接続部の漏洩と材質不適合のリスクをどう抑えるのか？
流体システムで漏洩が発生した場合、まず溶接部、フランジ、ガスケット、バルブステム、異種材の境界などの接続部を確認します。機器本体に腐食がないからといって、接合やシール条件に問題がないとは限りません。
材質適合性を単に「耐酸・耐アルカリ」と表現することもできません。同じ薬液でも、濃度、温度、圧力によって透過や膨潤の挙動が異なることがあります。洗浄液、リンス水、プロセス切替時に接触する他の流体も併せて評価します。PFA、PTFE、金属、エラストマーを同じシステムで使用する場合は、各材質の熱膨張、シール、支持方法を確認する必要があります。
漏洩リスクを抑えるには、3つの段階を連携させます。設計では接続仕様とシール仕様を統一し、施工では融着、組立、締結の品質を管理します。検収では機器構造に応じて、溶接部、ピンホール、漏洩、圧力の検査を実施し、材質と工程の記録を残します。
漏洩を確認した場合は、まず発生箇所とその時点の運転条件を確認し、溶接部、フランジ、ガスケット、支持状態を点検します。原因を特定しないまま同じ部品へ交換すると、再稼働後に同じ問題が発生する可能性があります。
4. カスタム設計と現地工事で確認すべき条件は何か？
カスタム流体システムの出発点は機器寸法ではなく、流体、濃度、温度、圧力、流量、検収条件です。これらの情報が明確でなければ、材質、厚さ、接続仕様、検査方法を確定できません。

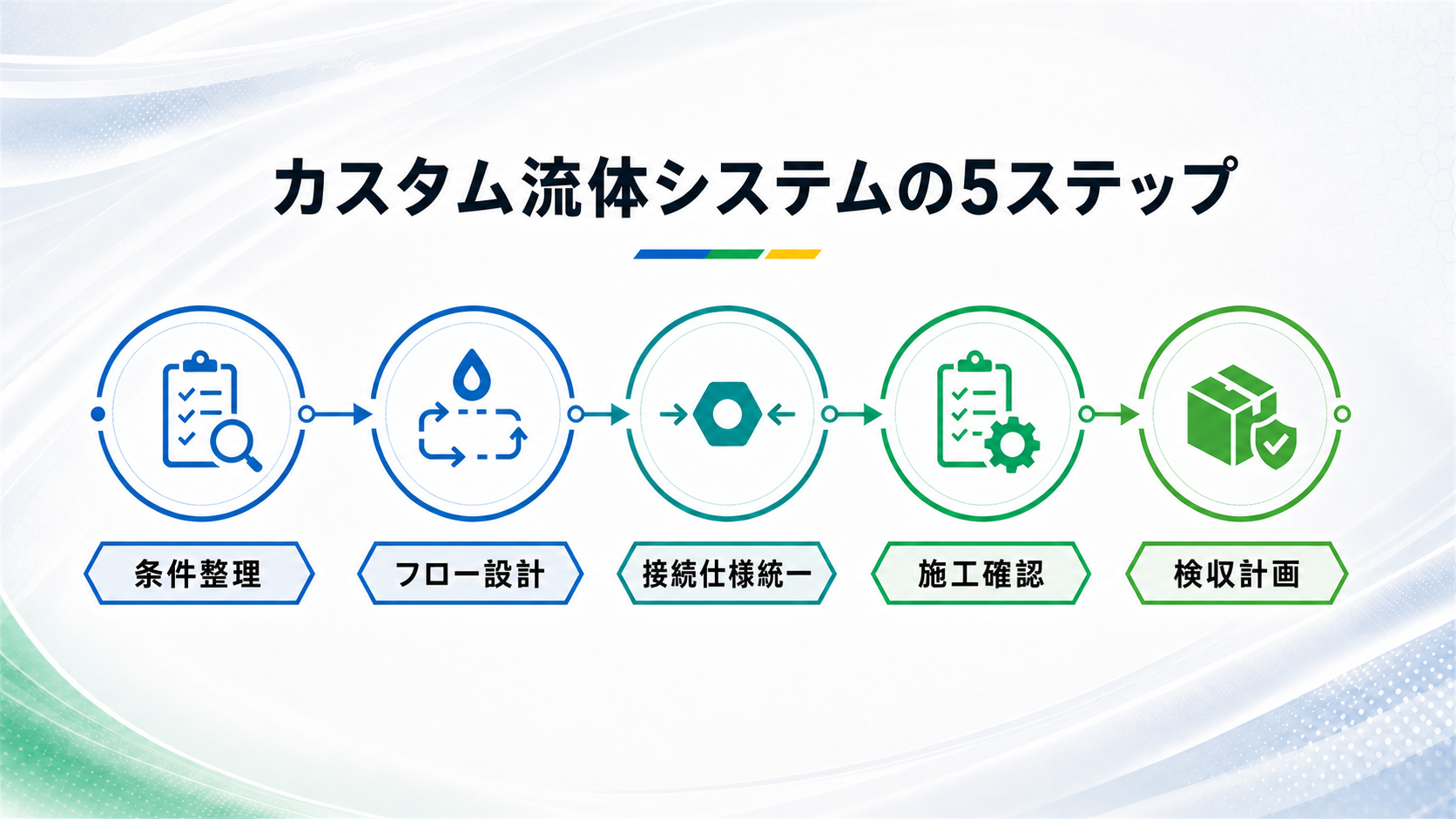

要件整理から納入までを5つのステップに分けられます：
- 流体、濃度、温度、圧力、流量、検収条件を整理する。
- 流れ方向、機器位置、ノズル方向、計装・電気配置を図面化する。
- 接液材、口径、フランジ、シール方式を統一する。
- 機器製作、搬入順序、施工、保守スペースを確認する。
- 完成品検査、システム検収、製品トレーサビリティ記録を計画する。
Eversuppは、要件を機器リスト、接続仕様、工事範囲へ落とし込み、製図、製作、現地配管、検収まで同じ条件で管理します。統合の価値は製品を一括購入することではありません。タンク、熱交換器、配管、バルブに不整合が生じた際、単一窓口を通じて同じ図面と製品記録へさかのぼって確認できることにあります。
5. フッ素樹脂流体統合ソリューションに適した用途は？
主な用途には、半導体薬液供給システム、化学原料の貯蔵・移送、装置メーカーが構築するウェットプロセスや薬液供給モジュールがあります。いずれも、流体の腐食性が高い、高純度が求められる、または金属との直接接触を避ける必要があるという共通点があります。
新設または増設ラインでは、タンク、配管、熱交換器、バルブの接続仕様をあらかじめ統一します。既存機器を更新する場合は、腐食、漏洩、残液、保守頻度が高い区間から確認し、更新範囲を決定します。
プロセス条件が頻繁に変わる場合は、拡張と隔離のためのスペースを確保します。材質、機器、検査の記録が揃っていれば、分岐ラインの追加時にも、継続使用できる機器と再検証が必要な接続部を迅速に判断できます。
6. Eversuppのフッ素樹脂システム統合力
Eversuppの製品ラインは、タンクライニング、熱交換器、配管、バルブ、酸供給システム、カスタム製品まで幅広く、熱交換器はクリーンルーム環境で製造できます。Eversuppにとっての「ワンストップ」は、複数製品の一括供給だけではありません。同じチームが単一部品からシステム統合までを一貫して管理し、異なるサプライヤー間の仕様差を抑えます。20年以上のPFA加工経験と、半導体関連産業の顧客300社以上への対応実績を基盤に、循環型経済の分野にも技術を展開しています。実績には、廃フッ酸から氷晶石を合成するシステム、TMAH処理システム、100 m³のPTFEライニング貯蔵タンクが含まれます。
7. よくあるご質問
-
Q1 PFA配管と一般的な耐酸・耐アルカリ配管の違いは何ですか？違いは耐食性だけではありません。半導体プロセスでは、純度、透過性、接合品質、長期安定性も重視されます。そのため、一般的な耐酸・耐アルカリ配管は腐食しなくても、プロセス要件を満たさない場合があります。
-
Q2 タンク、配管、バルブはすべて同じ材質にする必要がありますか？必ずしも同じ材質にする必要はありません。PFA、PTFE、金属を同じシステムで使用できますが、すべての接液材の適合性と、異種材界面における熱膨張およびシール方法を確認する必要があります。
-
Q3 接続部の漏洩は、どのような要因で発生しますか？主な要因には、溶接品質、フランジの芯ずれ、ガスケット寸法、締付けの不均一、配管重量、熱サイクル、運転圧力の変動があります。
-
Q4 流体システムの計画前に、どのような情報が必要ですか？少なくとも、流体と濃度、温度、圧力、流量または容量、機器配置、接続仕様、洗浄方法、検収要件をご提示ください。
-
Q5 既存設備を部分的に更新または再統合できますか？可能です。ただし、まず問題が集中している箇所を特定します。漏洩、腐食、頻繁な保守が特定区間に限られる場合は、部分交換で改善できる可能性があります。材質や接続部の問題がシステム全体に及ぶ場合は、全体更新を検討する必要があります。
