電子グレード薬液の輸送では、漏えい防止に加え、接液面の清浄度と健全性も、その後の使用に影響します。ISO TANKは充填、荷卸し、陸上輸送、海上輸送を繰り返すため、振動、温度変化、操作負荷に継続的にさらされます。一定期間使用すると、ライニング、接続部、タンク本体にさまざまな程度の摩耗や劣化が生じる可能性があります。
ライニングが経年劣化した場合、タンク全体を更新する必要があるかどうかは、まず金属製タンク本体と主要構造の状態を確認して判断します。引き続き使用できる状態であれば、既設ライニングを撤去してタンク本体を点検し、再ライニングの可否を評価できます。
この記事のポイント
- 荷役、振動、温度・圧力変化、輸送物質の切り替えは、化学品輸送中の汚染や設備損傷の主な要因です。
- フッ素樹脂ライニングは薬液と金属製タンク本体を隔離し、その健全性は既設タンクが再生可能かどうかの判断にも影響します。
- 定期点検と再生評価は目的が異なります。日常点検では異常を早期に把握し、再生評価ではタンクを延命して再使用できるかを判断します。
- 国際輸送では、適用規則、検査の有効期限、証明書類を確認し、荷役や越境輸送への支障を防ぐ必要があります。

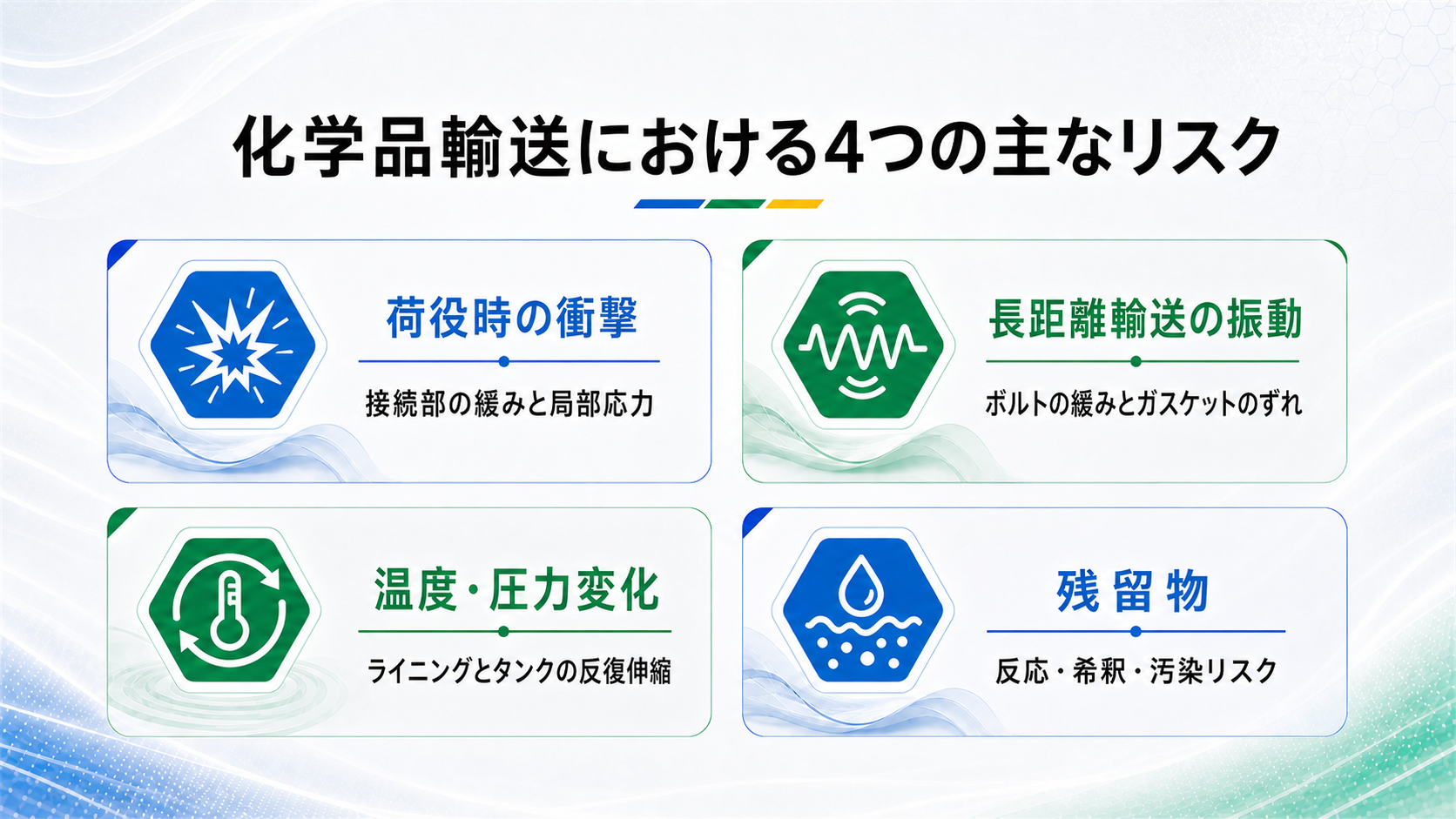

1. 半導体用薬液の輸送で汚染や設備損傷が起こりやすいのはなぜですか？
化学品輸送機器は、荷役時の衝撃、長距離輸送による振動、温度差、輸送物質の切り替えにさらされます。これらが接液面、ガスケット、接続部に繰り返し作用すると、締結部の緩み、材料の伸縮、残液による汚染が生じる可能性があります。
- 荷役時の衝撃：吊り上げ、充填、荷卸し時の衝撃や振動により、接続部が緩んだり、局部的な応力集中が生じたりすることがあります。
- 長距離輸送の振動：長時間の輸送で生じる継続的な振動により、ボルト締結部の緩みやガスケットのずれが起こりやすくなります。
- 温度・圧力変化：昼夜の温度差や海上・陸上輸送の切り替えによる温度変動で、ライニングとタンク本体が熱膨張・収縮を繰り返します。
- 輸送物質の切り替えと残液：前回積載した物質の残留分が完全に除去されていない場合、新しい輸送物質と反応したり、希釈汚染を引き起こしたりする可能性があります。

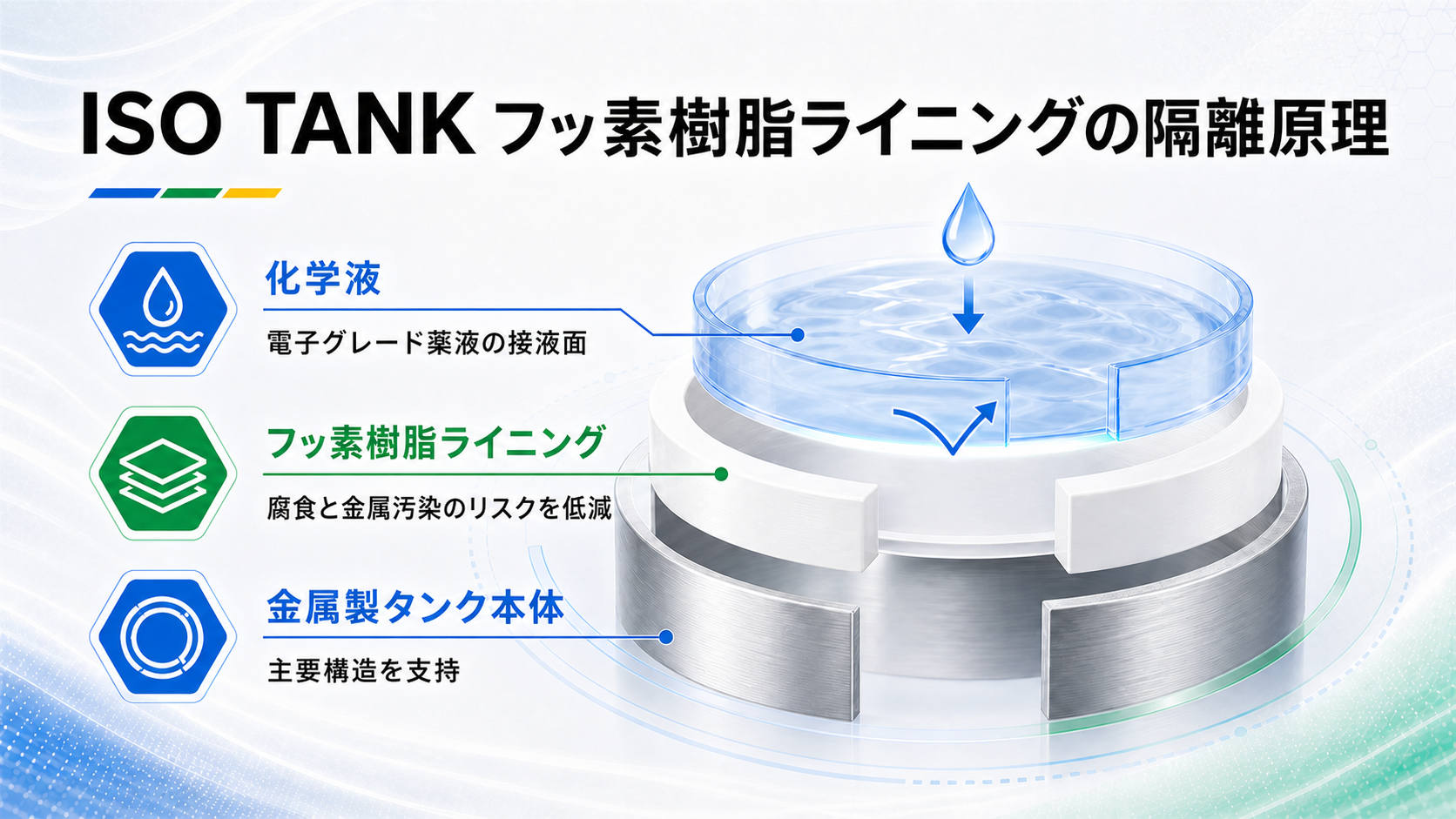

2. ISO TANKのフッ素樹脂ライニングは、薬液と金属製タンク本体をどのように隔離しますか？
EversuppのISO TANKは、SUS304またはSUS316製タンク本体に、PFA、PTFE、M-PTFEライニングを組み合わせることができます。フッ素樹脂ライニングが薬液と金属製タンク本体を隔離し、酸・アルカリによる腐食や金属イオン汚染のリスクを低減します。電子グレード薬液では、表面の平滑性、溶接部、接続部も残液や微粒子の管理に影響します。
PFAは融着により連続した接液構造を形成でき、配管、継手、複雑な接続部に適しています。PTFEはシートライニングに多く用いられ、M-PTFEは耐透過性や接合強度がより求められる箇所に使用できます。施工後はタンクの用途に応じて、溶接部、ピンホール、漏れ、圧力などの検査を実施する必要があります。
3. 化学品輸送容器はいつ点検・保守すべきですか？
化学品輸送容器の保守は、明らかな漏えいが発生してから始めるべきではありません。荷役、荷卸し、洗浄、輸送物質の切り替え後には、接続部、バルブ、ライニングの状態も確認できます。次のような場合は点検を手配してください。
- 荷役中に流量が異常に低下する、圧力値が通常と異なるなどの異常がある場合。
- 輸送物質の変更前後、特に濃度や化学的性質が大きく異なる場合。
- 荷卸し後もタンク内に明らかな残液がある、または洗浄後に臭気や変色が残る場合。
- ライニングに変色、膨れ、局部的な白濁などの外観異常がある場合。
- 接続部、バルブ、マンホール周辺に漏れ跡や結晶が見られる場合。
点検範囲には、マンホール、バルブ、ガスケット、安全装置、ライニング、外殻を含めます。ガスケットの劣化、フランジ締結、バルブシール、局部的な溶接欠陥は、部品または該当箇所を先に補修できます。ライニングが広範囲に劣化している、母材が腐食している、複数の接続部に同時に異常がある場合は、タンク全体の再生評価が必要です。
4. 既設ISO TANKの再生はどのように評価し、どのような工程で行いますか？
再生前に、金属外殻の腐食程度、既設ライニング、支持構造、開口寸法、フランジと付属品のシール面の状態を確認します。
ライニングの損傷が局部的で外殻が健全な場合は、部分補修を検討できます。ライニングが広範囲に劣化していても主要構造が健全であれば、撤去して再施工できます。腐食が外殻、支持部、開口構造まで進行している場合、再生できる範囲は大きく限定されます。
タンク外殻とフレームが引き続き使用可能であれば、既設タンクの再生により主要構造を維持でき、タンク全体の再製作や更新を避けられます。設備の使用期間を延ばし、廃棄材料と更新範囲を抑えることにもつながります。

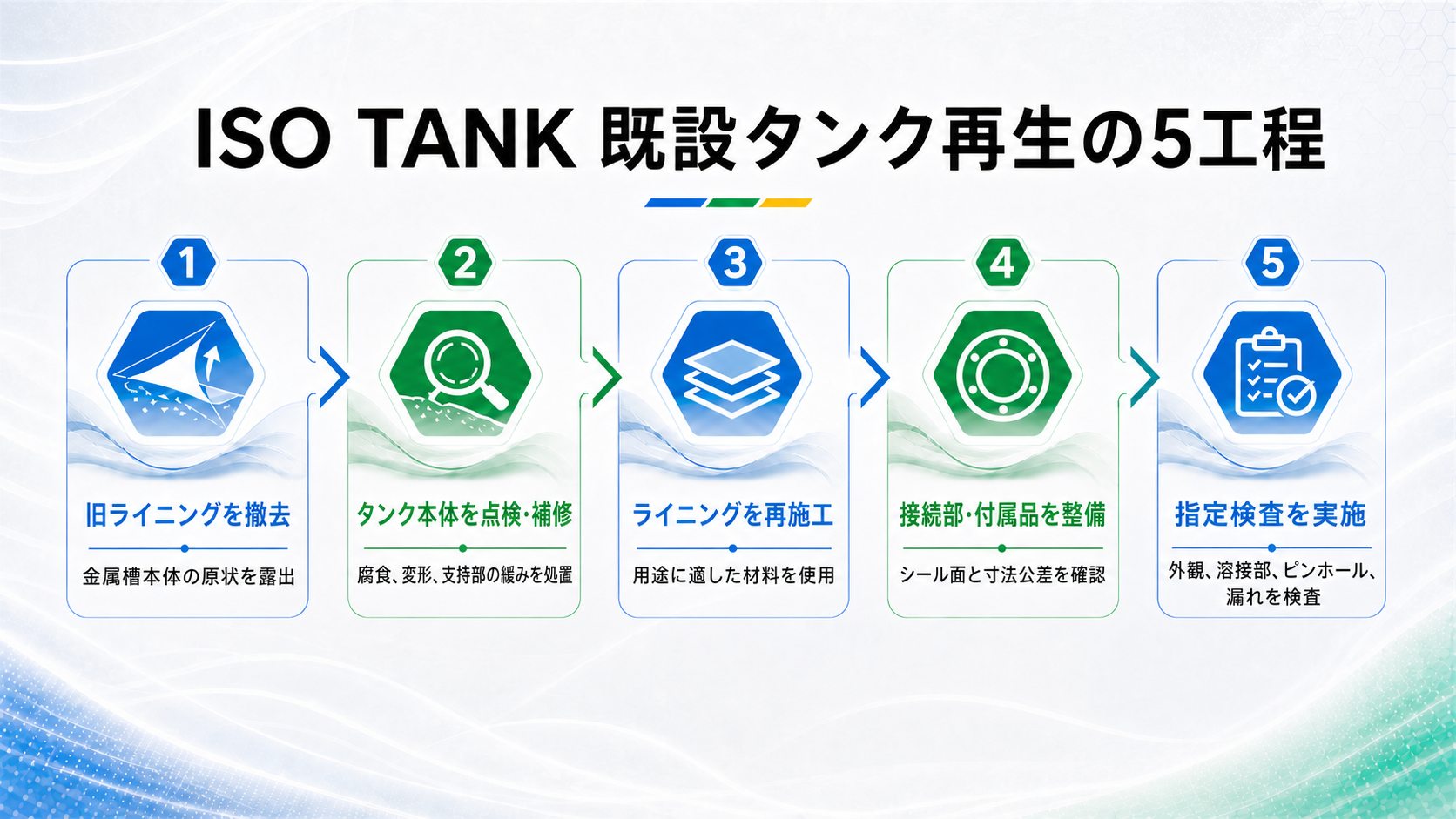

再生可能と判断された後の一般的な工程は次のとおりです。
- 既設ライニングを撤去し、金属外殻の原状を露出させます。
- タンク構造を点検・補修し、腐食箇所、変形、支持部の緩みに対処します。
- PFA、PTFE、M-PTFEライニングを再施工します。
- 接続部、フランジ、付属品を整備し、シール面と寸法公差を確認します。
- 完工後、適用される受入基準に従い、外観、溶接部、ピンホール、漏れを検査します。
5. ISO TANKの国際輸送で確認すべき規則と検査は何ですか？
ISO TANKの国際輸送に適用される規則は、貨物の分類と輸送経路によって異なります。主な項目は次のとおりです。
| 規則 | 適用場面 | 主な確認事項 |
|---|---|---|
| 国連危険物輸送勧告 | 危険物輸送規則の基礎 | 危険物分類、ポータブルタンク指針、表示、書類 |
| IMDG Code | 海上輸送される危険物 | タンク、積載、表示、書類、輸送作業 |
| CSC（安全なコンテナに関する国際条約） | 国際輸送用コンテナ | 構造安全性、承認銘板、検査、保守 |
| ADR／RID | 欧州の道路／鉄道輸送 | 陸上輸送用タンクおよび危険物輸送の要件 |
適用規則を確認した後、出荷前に次の3種類の情報を照合します。
- タンク承認情報：銘板、承認書類、設計圧力、輸送可能物質、証明書の有効期限を確認します。
- 検査および設備状態：定期検査に加え、耐圧、漏れ、安全装置、荷役接続部の記録を確認します。
- 貨物および輸送書類：化学品分類、タンク指針、表示、積載制限、緊急時情報を確認します。
UN認証や第三者検査にはそれぞれ適用範囲があり、すべての化学品や輸送経路を網羅するものではありません。既設タンクの再生後も、該当する検査と書類手続きを完了する必要があります。
6. Eversuppが提供するISO TANKライニング・再生サービス
EversuppのISO TANKサービスは、PFA、PTFE、M-PTFEライニング、新設タンクへの施工、既設ライニングの撤去・再施工、接続部・付属品の更新に対応します。材料ロット、加工記録、検査結果は製品履歴に記録でき、納入時および後続保守で追跡確認できます。
EversuppはISO TANKの設計・製造において、CCS、BV、LRなどの船級協会による承認検査の経験があり、タンク用途に応じて第三者認証にも対応できます。既設タンクの再ライニング後は、タンク仕様に基づき、ピンホール、漏れ、圧力、その他指定された試験を再度実施します。
7. よくあるご質問
-
Q1 ISO TANKの輸送中に最も起こりやすい問題は何ですか？輸送中に問題が生じやすい箇所は、フランジ、ガスケット、バルブ、荷役接続部です。これらは振動、締結、着脱を繰り返し受けます。漏れが見つかった場合は、接続部にかかる力、シール面、締結状態を先に確認し、その後ライニングの損傷有無を確認します。
-
Q2 既設ISO TANKは必ずタンク全体を更新する必要がありますか？必ずしもタンク全体を更新する必要はありません。金属外殻、フレーム、支持部が健全であれば、既設ライニングを撤去し、タンクを補修して再施工できます。腐食が主要構造まで進行している、または開口部が著しく変形している場合は、使用停止または更新を検討します。
-
Q3 ライニングはどのくらいの頻度で点検すべきですか？日常の荷卸し後にマンホール、バルブ、接続部、ライニング外観を確認できますが、適用規則で求められる定期検査の代わりにはなりません。実際の周期は、タンクの承認条件、輸送物質、認定検査機関の要求に基づいて確認します。
-
Q4 既設タンクの再生は、新規購入より費用対効果がありますか？外殻とフレームが使用可能であれば、既設タンクの再生によりタンク全体の再製作を避け、更新範囲をライニング、接続部、必要な付属品に絞れます。主要構造が変形または腐食している場合、無理な再生は適切ではありません。
-
Q5 ISO TANKの証明書が失効した後も使用できますか？証明書が失効した場合は、適用規則および認定機関の要求に従って検査を手配し、タンク、付属品、書類の状態を確認します。必要な検査を完了し証明書を更新した後、承認条件に従って積載・輸送を再開できます。
